石墨托杆：一头托面、一头插杆，托住只是它的前半件事

它不像支撑杆那样只管把上面的件顶住。石墨托杆一头是带定位沉孔的承托面，另一头是锥度收细的插杆——托住载荷的同时，还要把上方部件对正、定位。两件事合在一件上，细节就比单纯的撑杆多了一层。

撰文：信瑞达石墨技术团队 ｜ 分类：高温炉石墨承重定位件 ｜ 适用场景：真空烧结炉、单晶炉、气氛炉、热处理炉

信瑞达石墨提供石墨托杆、石墨支撑杆、石墨支撑柱等高温炉承重定位件的按图定制加工，用于真空烧结炉、单晶炉、气氛炉与热处理炉。^[1] 托杆在一套热场里通常不发热、不盛料，它干的是两件事：用那一头平实的托面把上方部件稳稳承住，再用另一头锥度插杆插进定位孔或插座，把位置对正、把约束锁住。听起来和支撑杆差不多，区别就在这“对正”二字上——支撑杆主要把力顶住，托杆要把力顶住的同时还把位置锁死。

一、托杆和支撑杆不是一回事

炉子里的承重件名字很多，托杆、支撑杆、支撑柱、立柱常被混着叫。它们确实是一类件，但图纸上该较真的地方并不一样。先看一张分界表，再讲托杆自己的活。

托杆的特殊处就在“托面带沉孔”。沉孔不是装饰——它是上方部件落位时的基准，销或止口插进来，周向和轴向就同时被约束住。支撑杆靠喇叭底座落座、靠重力稳住；托杆靠沉孔对正、靠插杆限住。所以托杆图纸上，沉孔与托面的同轴、插杆锥度与杆身同轴，往往比单独一个直径尺寸更要紧。

二、形状分三段看，每段都有理由

这类件从承托端到插接端，大致分三段。每一段的存在都不是为了好看，而是为了某一道具体的受力或装配要求。

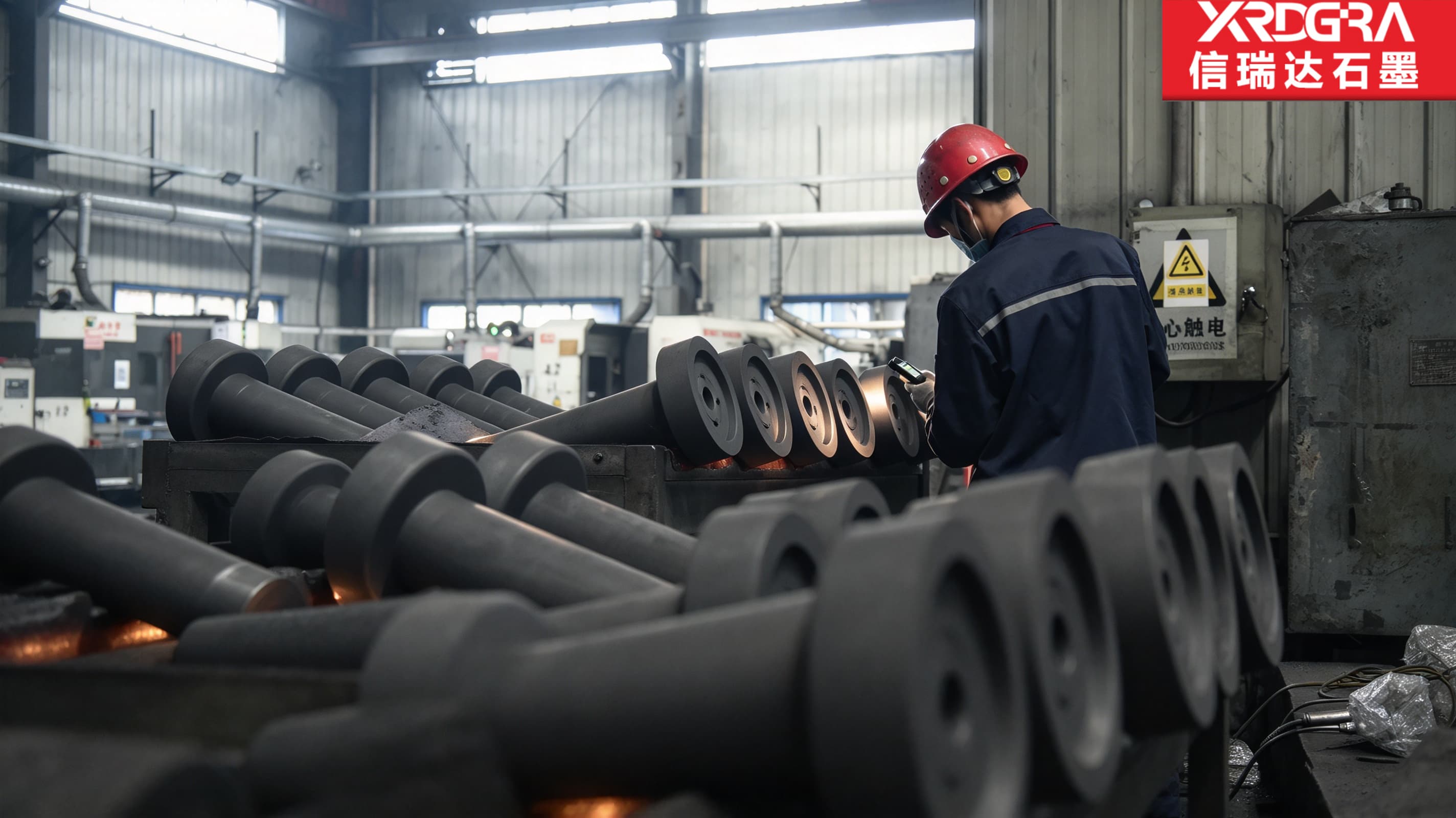

1. 托面头段：圆盘头加沉孔

粗的那一头是圆盘状或轮毂状的承托头，端面有一圈凸起的环边，环边内侧还有一个圆形沉孔。承托面直接压在上方部件上，做成一个盘而不是光杆，用意有三：把接触压强摊小；给上方件一个明确的落位台阶，装的时候不会左右窜；沉孔则作为对正基准，把周向位置和中心同时锁住。^[9] 这一段有两个硬要求——承托面的平整度，以及承托面与杆身的垂直度。面不平，上面那层压不实，容易局部受力；不垂直，插杆就是歪着插，越深偏得越明显。

2. 台阶过渡段：限定深度、分开受力

头段和杆身之间是一道明显的台阶，不是平滑的弧。这道台阶是轴向尺寸链上的一环：它决定了托杆插到什么深度停住、上方部件落在什么高度。台阶把粗头和细杆在受力上分开，根部的截面突变处要倒圆角——石墨脆，尖角就是应力集中的起点，长期承重加反复热循环，裂纹常从这里起。^[9]

3. 锥度插杆段：对中和限位

另一头逐渐收细成锥，插进炉体或下层的定位孔、插座里。锥度起两个作用：一是让插拔顺，对准了轻轻推进就能就位，不像直柱那样容易卡；二是热态胀缩时，锥面接触仍能保持贴合，不容易松脱或咬死。锥度的方向通常是大端朝里、小端朝外，便于从装配侧推进；薄壁部位要留意剩余壁厚，收得太细会失稳。

三、为什么头上要开那个沉孔

沉孔是托杆区别于普通撑杆的关键特征，值得单拎出来说。它干的是三件事：

• 定心：上方部件上的定位销或止口落进沉孔，中心位置就被确定，不需要靠人工去“大概对一下”；
• 防转：沉孔若做成非圆（如带键槽或方孔），还能限制周向转动，让整套结构在振动和升降温中保持朝向；
• 留基准：沉孔底面和托面是一体的，检验时以它为基准量垂直度和同轴，比另找参照更可靠。

凸起环边和沉孔是配套的一对：环边给上方件一个轴向落位面，沉孔给一个径向对正面，两者合起来才是“位置锁死”。加工上沉孔有两个要点要单列——沉孔深度和孔底剩余壁厚。沉孔太浅，定位销吃不住；孔底太薄，承压时底部会裂，而石墨不能焊补，裂了只能废。^[9] 另外沉孔和托面需要同轴，否则销插进去会偏，连带上面的件一起歪。

四、锥度插杆段是怎么用的

插杆段看着简单，实际要管的量不少。它插进的是炉体或下层部件上的定位孔、插座，起对中与限位作用。这里有几个容易被忽略的点：

• 锥度与杆身同轴：插杆是细长轴，同轴偏了，插进去杆身就整体偏，托面跟着歪。这是托杆的一项基本形位要求；
• 锥度方向写清楚：大端朝里便于推进，小端朝外便于对中。图纸上不注明，加工时凭习惯做，现场装起来可能方向相反；
• 剩余壁厚：插杆收得越细，根部与杆身过渡处的壁越薄，要校核会不会在承压时失稳；
• 表面纹路方向：插杆外圆若是环向走刀纹，插拔时纹沟横向刮擦配合面；若是轴向纹路，顺插拔方向阻力小。纹路方向该按用途定，不是车出来什么样就什么样。
• 验收贴近使用状态：把插杆段插进标准套规量锥面贴合与插入深度，比单量直径更贴近使用；现场常因缺套规而做不了，图纸上可约定用“装入后露出量”来表达。

五、为什么这类定位件要用石墨

金属件也能做托杆，但在真空或惰性气氛的高温炉里，石墨有它绕不开的长处：^[2][3]

• 强度随温度升高而提升：在真空或惰性气氛下，石墨的强度随温度上升而提高，和金属“越热越软”的走势相反，高温下更扛得住；
• 自润滑，插拔不咬死：插杆段要反复插拔、对中，石墨的自润滑让它在无油状态下也不易咬合，这是金属销轴很难做到的；
• 热膨胀系数小：升降温过程中配合关系保持稳定，沉孔与插杆的间隙不会因为热胀冷缩卡死或松脱；
• 高纯石墨不污染物料：对洁净度敏感的烧结、单晶场景，石墨本身不会引入明显杂质；
• 可加工性好：沉孔、台阶、锥度、非圆止口都能在一件上做出来，异形定制灵活，贴合不同炉型的装配需求。

代价也要说清：石墨脆，怕磕碰、不能焊补；开口气孔多的料需要浸渍或选高纯致密料；在氧化性气氛里会损耗。这些不是缺点清单，而是选型时要纳入考量的取舍。

六、材料怎么选

同样是石墨，牌号差别直接影响托杆的稳定性和寿命。选型通常看四点：^[4][5]

• 优先高纯等静压石墨：组织均匀、各向同性，受力与热行为更可控，适合做带沉孔和锥度的定位件；
• 密度与强度：按承载要求选择，密度偏低在持续载荷下更容易出现蠕变变形；
• 抗热震性：炉子若频繁升降温，要选能适应热冲击的牌号，减少开裂风险；
• 纯度：按烧结或单晶场景对污染的敏感度来确定，高纯场景对应更高的纯度要求。

补充一句：材料指标（密度、抗压强度、热膨胀系数等）随牌号与规格变化，具体以对应牌号的技术条件为准。

七、加工时要盯住的几处

托杆好不好用，图纸和加工细节占了大半。结合它的结构，加工的着力点集中在下面几处：^[9]

• 托面平整度与垂直度：承托面要平，且与杆轴垂直，否则上面那层压不实、插杆插歪；
• 沉孔与托面同轴、深度与底厚：同轴决定对正准不准，深度和底厚决定定位销吃不吃得住、孔底裂不裂；
• 台阶根部圆角：截面突变处倒圆角，减少应力集中，别留尖角或刀痕台阶；
• 插杆锥度与杆身同轴：细长轴的一段，同轴偏了整件偏，验收要专门看；
• 直线度：长径比大的托杆，杆身稍有弯曲，托面就整体倾斜，热场跟着歪；
• 棱边倒钝、表面均匀：车削纹路均匀，棱边倒钝去毛刺——石墨脆，尖锐毛刺在装卸和热循环中容易带出掉屑；
• 纹路方向按用途定：插杆外圆、承托面的纹路方向要写进技术要求，别等车出来再改。

设计侧还有一点：让石墨主要处于受压状态。石墨抗压尚可，抗弯与抗冲击偏弱，托杆的结构和装配方式应尽量让它“顶”住，而不是“折”住或“拉”住。同一套定位结构建议用同一牌号，使各件的热膨胀行为一致，避免彼此较劲。

托杆常成批使用，同批件的一致性往往比单件精度更影响现场装配。一批里若沉孔深度或插杆锥度有漂移，装起来就会有的偏、有的紧。加工上通常一次对刀连走一批、中途复校，并按尺寸分档交付——同档的件混用不挑件，比逐件硬压公差更划算。首件和末件对比，能兜住刀具磨损带来的单向漂移。

八、从图纸到成品

这类件的加工流程通常分五步：定工况（炉型、使用温度区间、载重、气氛）→ 定牌号与坯料规格 → 分段车加工（托面头段与沉孔、台阶过渡、锥度插杆段）→ 按图核对关键形位尺寸与配合 → 去毛刺清洁、分类标识交付。

九、主要用在哪些炉子上

十、使用边界要记牢

• 脆性材料，怕磕碰：装炉、转运、拆装过程中避开机械碰撞与冲击载荷，细长的插杆段尤其忌磕在硬物上；
• 预留热膨胀余量：安装结构要留出升降温的胀缩空间，过约束会让杆子受额外的弯曲或拉应力；
• 定期检查：长期使用后留意杆身是否弯曲、托面与沉孔是否仍同轴、台阶根部有没有起裂，发现问题成组更换；
• 氧化先损棱边：日常检查可把沉孔口与插杆尖列为重点，这两处比表面积大、先变薄，发现棱边发圆或尺寸变大就该考虑更换，别等整套松了才处理。
• 配合面保持洁净：沉孔、托面若有掉屑、积料，会造成局部受力不均，定位也会偏。

十一、信瑞达石墨能提供的

信瑞达石墨专业生产石墨托杆等高温炉承重定位件已有 30 年，在等静压石墨选材、数控精雕、公差与表面质量控制上积累了较多工艺经验。我们按照客户提供的图纸精准加工，严控关键形位公差；产品在正常使用与维护条件下使用寿命相对较长，获得了较多行业客户的认可。厂区位于河南平顶山宝丰，既有石墨材料产能，也有机加工产线，这类件的备料与加工可在厂内配套完成。

十二、写在最后

托杆看着是一根“一头大一头尖”的石墨杆，实则把两件事合在了一件上：用平实的托面把上方部件承住，用带沉孔的头段和锥度插杆把位置对正、锁死。沉孔定心防转、台阶限定深度、插杆对中间限位，三段各有各的活，缺一段都会让整套热场的配合关系失稳。石墨在真空或惰性气氛下“越热越强”、自润滑使插拔不咬死、膨胀小使热态不松不卡、不污染物料的特点，恰好契合这类定位件的需求；而把它用好的关键，仍落在选材、结构避应力、统一牌号和按图加工这些细处。这也是信瑞达石墨在石墨托杆等承重定位件上持续打磨的方向。
