我们能为您解决什么？
石墨材料如何选择/石墨加工遇到的使用问题
石墨制品常见问题 FAQ
石墨件寿命与性能从异常损耗到选型指标详解
为什么真空炉石墨件损耗表面看像材料问题，最后结论都指向配合偏差？
为什么真空炉石墨件损耗表面看像材料问题，最后结论都指向配合偏差？
真空炉里的石墨件是组合件——发热体、支撑件、导电件、连接件是配套工作的。当出现局部烧蚀、连接点先坏、一侧开裂时，常常不是因为石墨本体的密度、强度、电阻率不合格，而是因为尺寸、接触、电阻这三类配合要素没有同时校准。
配合偏差会直接导致：

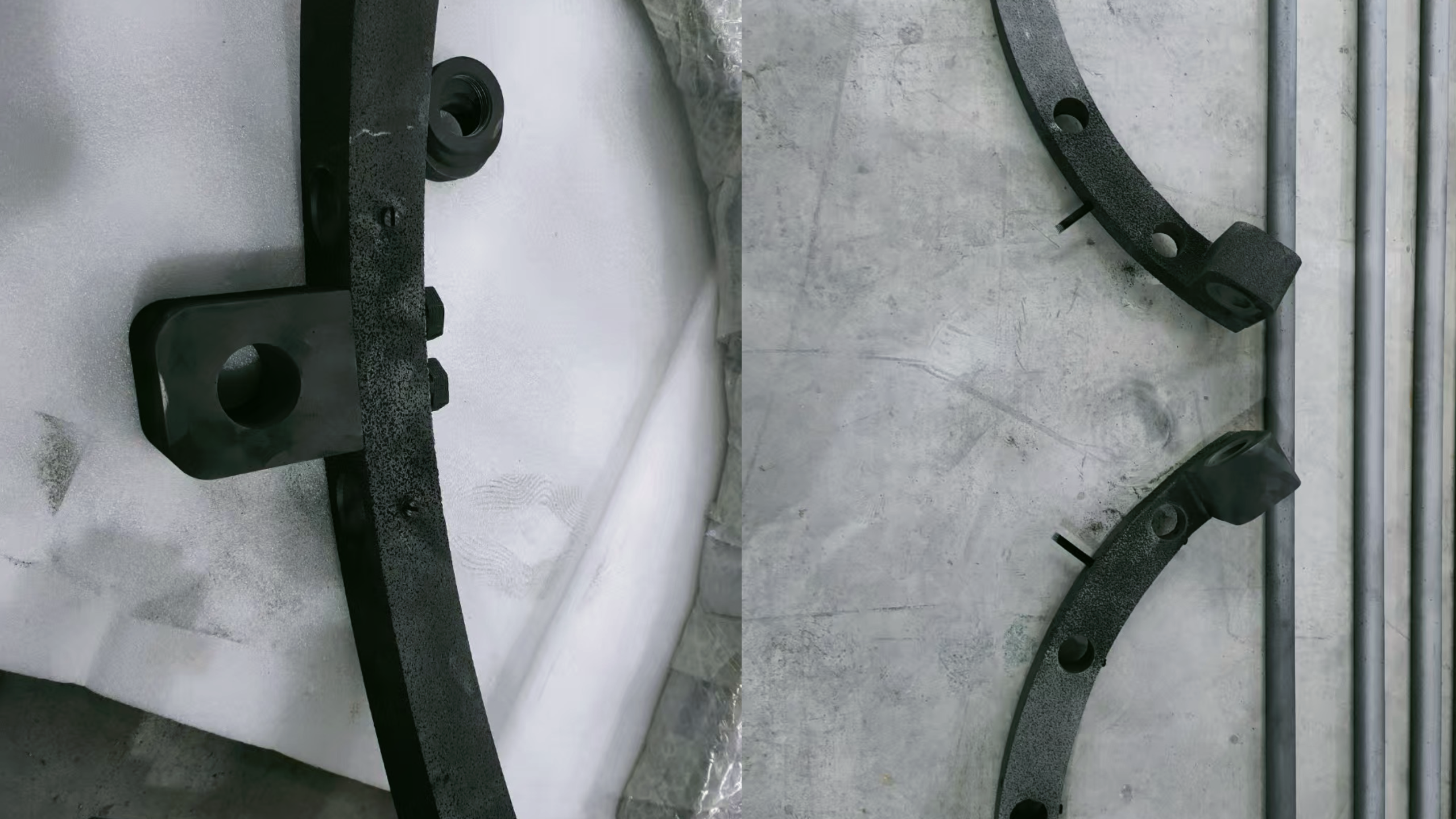

1. 接触面平面度不足 → 电流集中在局部，局部烧蚀；
2. 支撑位置与发热体热膨胀不匹配 → 局部应力集中，引发开裂；
3. 接触电阻分布不均 → 局部电流密度过高，温度率先超标，从外观看就像"材料不耐温"。
因此在评估真空炉石墨件损耗时，建议先排查配合关系（接触、尺寸、电阻），再判断是否需要更换单件材料。信瑞达石墨在出厂前会做配装和匹配测试，把组合误差在出厂前消掉，是真空炉长期稳定运行的关键。
高温炉石墨件寿命短，纯度和密度都合格，还有什么指标需要关注？
高温炉石墨件寿命短，纯度和密度都合格，还有什么指标需要关注？
还需要关注**孔隙率和孔径**。

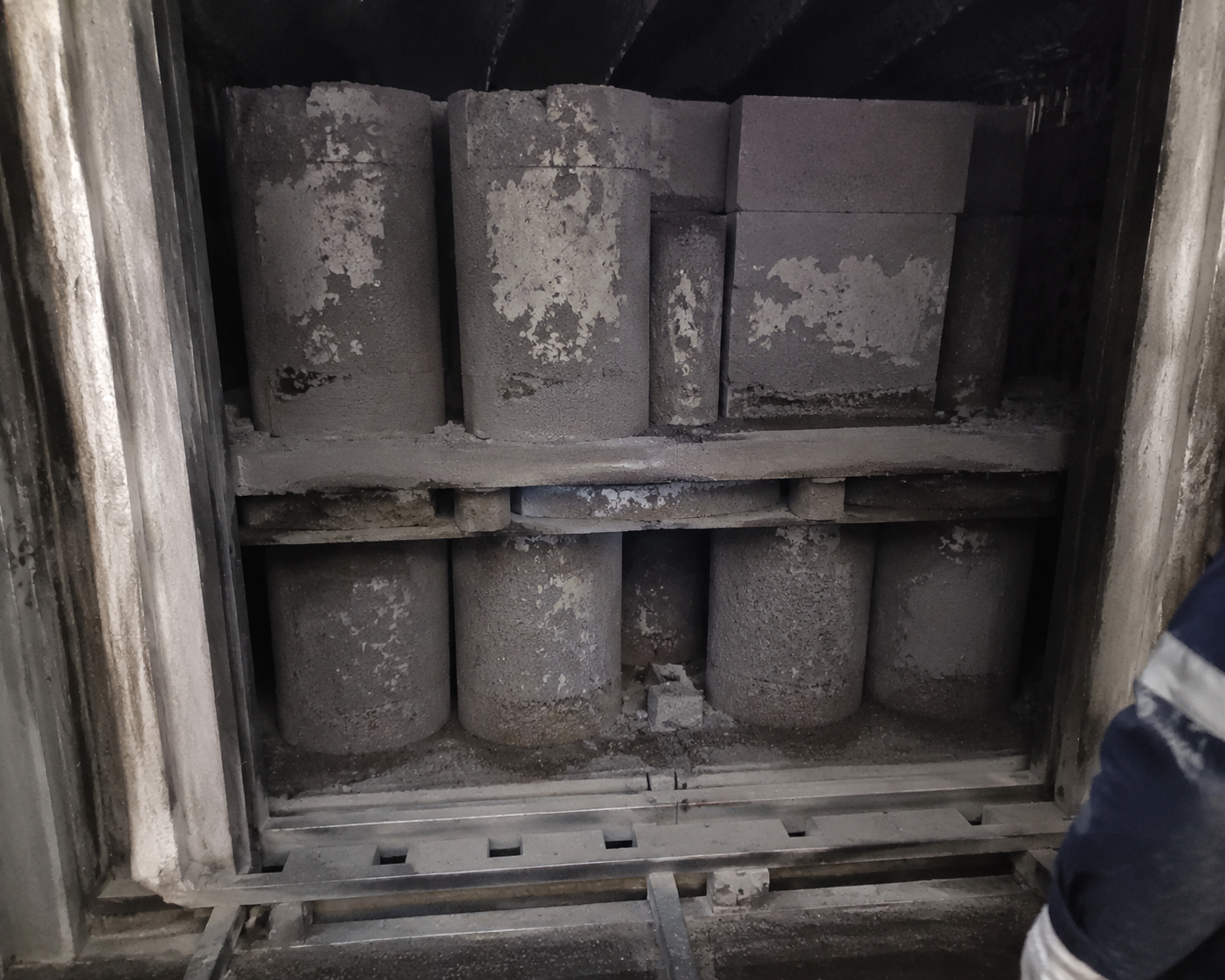

烧结时，物料在高温下气化变成活性蒸气，沿石墨表面的微小孔隙渗入内部。降温后蒸气固化，导致石墨内部膨胀和微裂纹，逐步发展为表面剥落。孔隙率越高、孔径越大，蒸气渗入越深，寿命越短。
选型原则：**同等纯度比密度，同等密度比孔隙**。加热器、隔热屏、坩埚——以及石墨发热体、石墨联板等真空炉、高温烧结炉配件，核心看三个字——纯、密、实。
信瑞达石墨在 30 年的石墨制品研发加工经验中，出厂前会对关键参数进行检测确认。选型时建议与供应商充分沟通实际工况——不同炉型、不同工艺对石墨件的要求差异很大，按工况匹配材料方案才能真正发挥性能。在常规生产条件下，交付产品的孔隙率和结构致密度会经过检测确认。
什么是石墨坩埚？它在高温炉中如何工作？
什么是石墨坩埚？它在高温炉中如何工作？
石墨坩埚是一种用等静压石墨或模压石墨加工成型的容器类石墨件，主要用来在高温下盛装金属或其他物料，完成熔炼、烧结、晶体生长等工艺过程。
工作原理
在高温炉（真空炉、中频炉、高温烧结炉等）中，石墨坩埚通常被放置在热场的中心区域。炉子加热时，热量通过辐射或直接接触的方式传递给坩埚外壁，再传导到内壁，最终加热坩埚内部的物料。
石墨材料在这里起到两个关键作用：第一，它本身耐高温度，在真空或惰性气氛下可以长期稳定在 2000°C 以上的工况运行；第二，它的导热系数较高，可以让坩埚内部的物料受热相对均匀，减少局部过热。
在炉子里的实际位置
以真空炉为例：坩埚一般放在加热 zone 的中心，外面被加热器包围，加热器外面是隔热屏，整套组件通过支撑件和连接件固定。坩埚底部和侧壁不直接接触加热器，中间留有一定的热辐射间隙。
为什么它会坏？
接下来所提到的失效模式，来自信瑞达石墨在 30 年的石墨制品研发加工经验中，对回流件和现场支持数据的整理。在现场发生的最常见的问题是坩埚壁穿孔——物料从穿孔位置漏出，污染炉膛，甚至损坏加热器。
穿孔通常不是单一原因造成的，绝大多数案例都可以归结为氧化侵蚀、热震应力、熔体化学腐蚀、机械刮擦损伤、原材料缺陷这五类根因的叠加作用。
怎么选一个合适的？
选材看三个指标：体积密度（越高越好）、显气孔率（越低越好）、颗粒度（细颗粒抗热震优于粗颗粒，粗颗粒抗熔体侵蚀优于细颗粒，需按实际工况取舍）。
除了材料指标，选型时还要确认工况参数——工作温度、保护气氛类型、所熔炼或烧结的物料成分、升降温制度。这些参数决定了坩埚在实际使用中的寿命表现。
信瑞达石墨在 30 年的石墨制品研发加工经验中，坩埚产品支持按工况选材、同批次电阻管控、配装匹配测试。技术沟通优先于推销——坩埚选型或工况匹配上有疑问，欢迎站内交流。
石墨材料如何选择呢？
