石墨板：板上开几条通长缝，换的是让位与排气的自由，付出的是刚度的账

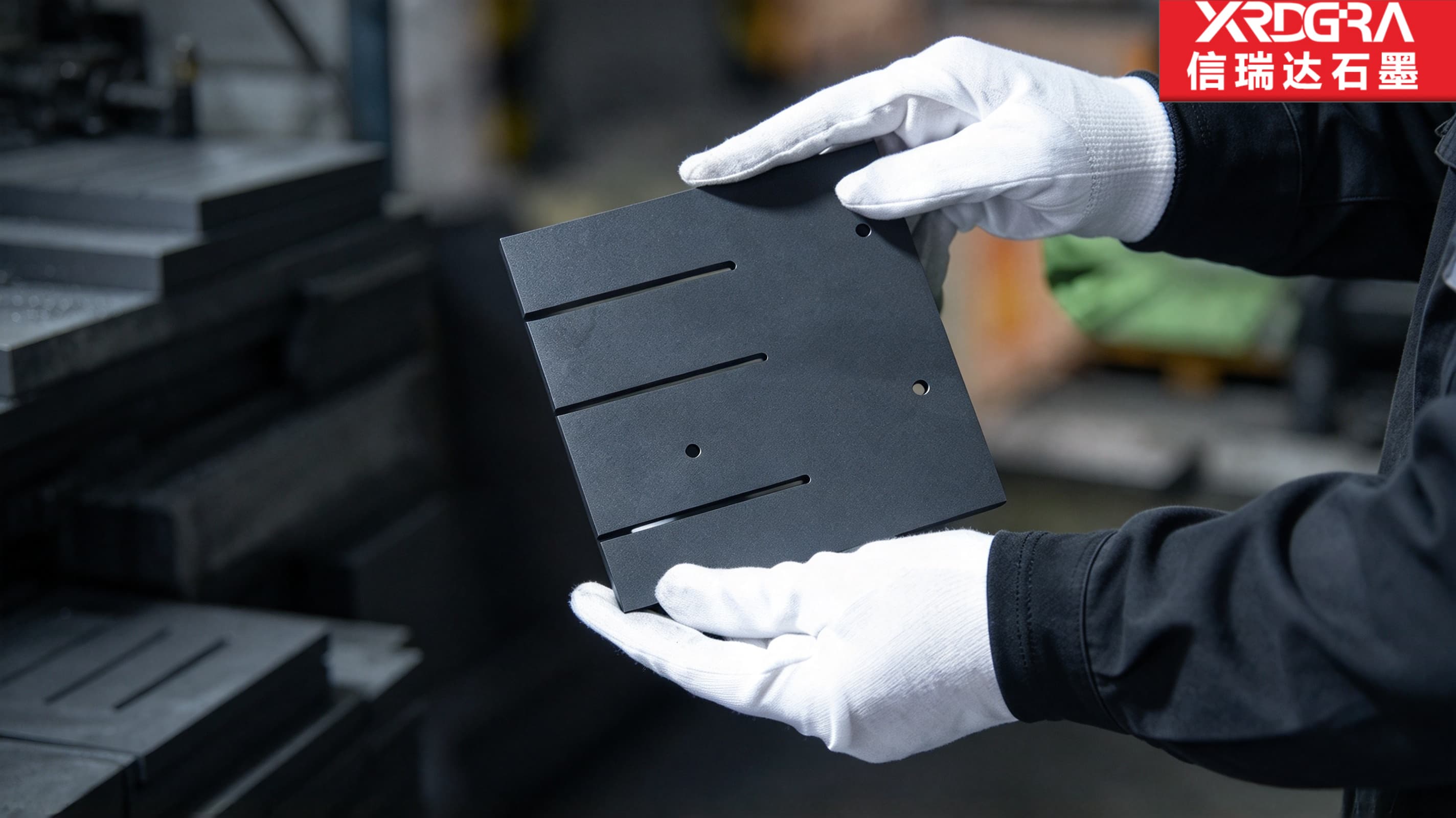

高温炉的热场里，常能见到这样的石墨板：整面上开着几条通长直缝，板边配着定位孔。缝不是装饰，是给别的件让路——发热体、螺杆、气体，都从这些缝里穿过。这篇文章讲清一件带缝石墨板该把注意力放在哪：缝图的是什么、缝的代价在哪、缝端与孔怎么配合、加工与验收要盯住什么。

信瑞达石墨 · 技术专栏

一、它是什么：一块开了缝的石墨板

石墨板是高温炉热场里常见的平板状石墨件。不带结构的整面板负责托料、衬底、分隔热场；而实际投用的板，多数不是一整块实料——板面上开着几条通长直缝，旁边配定位孔，缝的宽窄、长短、位置按炉型定。这类件的功能，一半在板本身，另一半就在这几条缝上。

它和相邻的几类板件，差在结构上，也差在“靠什么干活”上：

同样是板，细密成片的纹是“改变接触方式”，几条通长的缝是“让出通道”——两者的账不是一回事，验收的侧重点也不同。

为什么热场里的板常带缝，而不是用整块实料？因为炉内要穿过去的件越来越多：发热体要从板里过，电极、螺杆、支腿各占各的位置，层与层之间还要排气。整面板把这些事都堵死，布置上转不开；开缝等于在承载面上给这些结构让出通道，板仍管托料，缝管通过。代价是承载面被几条缝切成了板条——功能是换来的，不是白来的。

二、开缝图的是什么：四条用途，要求完全不同

下单前该先问清一句：这条缝是给谁让路的。用途不同，缝的宽窄、深浅、位置要求差得很远。

四种用途可能同时出现在一块板上，也可能互相冲突：又想让缝宽点好穿件，又怕缝宽了板条剩得太窄扛不住——这种拉扯是这类件设计时的常态，归根到底落在“缝多宽、留多宽料”的取舍上。

还有一层常被忘掉：缝与板厚的配合。同样宽的一条缝，开在厚板上和开在薄板上不是一回事——厚板剩下的料还撑得住，缝可以放开些；薄板上的每条缝都在啃食本就不多的刚度，缝一多，整板可能软得托不住料。所以“开几条缝”和“板要多厚”要一起定，不能先定死板厚再往上加缝。

三、缝的代价：三笔账

• 刚度：一条切穿的缝，等于把整板断成几条独立的板条。板条越窄，抗弯能力掉得越快——同样厚度的料，整板压不弯，几条窄板条就可能弯。承重大的场合，缝开几条、留多宽，要按剩下的料还够不够承力来倒推。
• 强度：裂纹通常不从缝中间发起，而从缝端发起——缝端是几何形状突然中断的位置，应力在这集中。缝端是这类件的薄弱点，尤其该花心思处理的位置。
• 热场与粉：缝改变了板内的热流路径，缝边成了新的散热面，局部温度分布与整板不同；同时缝边是自由边，比中间的面更容易崩边掉粉。

四、孔与缝的分工：孔管对得上，缝管过得去

板上的孔和缝，干的不是一回事：孔管定位——销钉、螺钉从孔里过，把板固定在炉内的确定位置，孔定的是“对得上”；缝管让位——给发热体、气体、支腿让出通道，缝管的是“过得去”。一个管对，一个管通，分工清楚，图纸上就不该混着标。

两者还有一层位置关系要留意：缝别切进孔的持力区。孔靠孔壁周围那一圈料吃紧固定力，缝若从孔边切过，等于把持力区削掉一块，轻则固定力打折，重则孔边整块崩掉。所以孔与缝之间要留够料，这个量在图纸阶段就该给，加工端补救不了。

装配顺序也值得先想一步：先穿件再固定，还是先固定再穿件。若板装上炉之后，发热体才从缝里穿过，那缝的位置与宽度要按“穿得进去”设计，缝端还得留出导入的余量；若穿件在装板之前完成，缝的位置就更宽松，但板在炉内的摆放方向不能错。顺序不同，缝的容差松紧不同——图纸上没写装配顺序，加工端只能按严一档的做，成本往往就这样多出来的。

五、缝端是重点：裂纹从这里发起

既然裂纹从缝端发起，缝端的做法就值得单独挑。常见三种，各有代价：

另一个常被忘掉的事：缝的深度要控制。通长缝看着是“切穿就行”，但若缝落在板的功能面附近，过切会削掉不该动的面；盲缝更要写明深度量到哪个面，否则深浅全靠现场拿捏。

六、加工上的几处

• 基准先行：先铣平面、建好基准，再开缝。反序做，缝开完再磨面，磨的时候缝边没有侧向支撑，容易崩；而且拿毛坯面当基准，磨完等于白做。
• 缝宽要沿程量：让刀是过程量，不是常数——刀具走到中途和刚起步时的让刀不一样，缝宽沿程就可能变。只量两头合格，不等于整条缝都合格。
• 崩边：缝是两面通透的自由边，没有邻面支撑，进给太快、刃口不快都容易在出口侧崩一片。顺逆铣的选择、出口侧的保护，都要在工艺里想到。
• 装夹别夹缝区：夹在悬空的缝上，要么压出痕，要么把缝压塌；夹持点要落在实料处，用软爪或垫软。
• 清粉：缝是天然的积粉处，切屑落在缝里，装炉后成了污染源。粉要吹不要擦——擦会把粉压进孔隙，还可能蹭崩缝边。
• 缝的铣削方式两档：窄缝常用锯片铣刀，一刀下去成型快、缝宽由刀径定，但刀片悬伸受限，缝深做不了太深；稍宽的缝用立铣刀走路径，深度灵活，缝宽却受刀径与让刀牵制。两种方式的缝宽沿程表现不同，验收时量法的位置要与加工方式对得上。

七、开缝前后的两个数

这是容易被忽略的一笔：开缝本身会改变板的状态。板内原本的应力分布，被几条缝重新划分，开完缝板可能会有微小的形变——刚加工完量着是平的，放一阵、装了炉，形状又有了变化。

稳妥的做法是开缝前后各量一次平面度，两组数都留档：开缝前那组说明料本身的状态，开缝后那组说明交付状态。只留一组数，日后说不清形变发生在哪一步。这与量法约定（自由态还是装用工装态）是同一类事——不写清楚，量的就不是同一个东西。

缝内壁的粗糙度也分两面看：穿件用的缝，壁面毛糙会刮擦穿入的件，该光一些；排气用的缝反倒怕太光——壁面留一点细纹无妨，但毛刺与翻边要清掉。粗糙度标在哪个位置、按哪一档验收，图纸上写清，现场才不靠猜。

八、验收口径：图纸该写清的几项

• 缝宽及其公差：写清在哪个位置量（中间还是端部），沿程量几处；
• 缝位与平行度：缝相对板边、相对孔的位置，几条缝互相的平行关系；
• 缝端形状与深度：直端、止裂孔还是圆弧；通缝还是盲缝，盲缝深度量到哪个面；
• 平面度：写明是开缝后自由态还是装用工装态，支承方式与测点一并约定；
• 孔位与孔边距：孔到缝、孔到边的距离，这是持力区，别省；
• 粗糙度指定位置：穿件用的缝内壁与承重面要求不同，该分开标；
• 批量口径：成批做的板，接不接受按尺寸分档、分几档、界线在哪，事先说清。

这几项里，缝宽与缝位常被想当然地一笔带过，实际容易起争议：缝宽量中间还是量端部、缝位从板边量还是从孔边量，写与不写，量出来可能不是同一个数。把这些口径在图纸上写实，比事后在现场争论省时——加工端按图做，验收端按图量，两边的“同一个数”才对得上。

九、主要用在哪

凡是炉内需要“板管承载、缝管让路”的场合，都可能用上这类件。具体开几条缝、缝多宽，要结合穿件尺寸、承重与炉型来定，没有通吃的尺寸。

还有一处配合上的事：缝与炉内相邻件的位置关系。板不是孤立待在炉里的——它下面有支柱或托盘，上面可能叠着料。缝的位置若正好对着下方支柱的受力点，等于把承重吃劲的地方架空；上下叠放时，上板的缝对着下板的缝，局部刚度一起塌。这类事在零件图上看不出来，要在炉内布置图上看，所以定制时把装配关系一并交代，比事后返工省事。

十、使用边界

带缝石墨板的边界，比整面板更要留意，因为缝放大了某些弱点：

• 氧化先损缝边：在氧化性气氛加持续高温下，石墨会发生氧化损耗，缝边比表面积大，损耗来得比整面更早——牙尖、棱边、缝沿都是先薄的位置；
• 脆：石墨是脆性材料，磕碰、过载都会让板条开裂，且不能焊补、不能机械校直，崩掉的部分补不回来；
• 装载要均布：重物集中在一条板条上，正好压在抗弯吃紧处；应按剩余料宽分配载荷；
• 急冷急热要回避：热震是这类件开裂的常见来路，升温降温节奏比常温强度更值得关注；
• 指标随牌号与规格变化：密度、抗折强度、弹性模量、热导率、耐温上限等物理指标随牌号与规格变化，以对应牌号的技术条件为准。

十一、关于信瑞达石墨的石墨板

信瑞达石墨专业生产石墨板已有 30 年，在平板开缝、开孔与异形石墨件按图加工上积累了较多工艺经验。我们按照客户提供的图纸精准加工，严控平面度与缝宽、缝位及孔位公差；产品在正常使用与维护条件下使用寿命相对较长，获得了较多行业客户的认可。厂区位于河南平顶山宝丰，既有石墨材料产能，也有机加工产线，这类件的备料与加工可在厂内配套完成。

对带缝石墨板，我们通常建议先把缝的用途（让位、排气、分隔还是减重）、穿件尺寸与承重路径确认清楚，再据此定缝宽、缝位、缝端做法与牌号，让开缝前后各量一次平面度留档，成批件现场能互换、装炉不必挑配。
