石墨溜槽：断面、坡口与接头，一段槽的形状藏着它在现场要扛的哪几件事

一段石墨溜槽，看着是根按图加工的长槽子，其实它的断面、坡口、接头和分段方式，都在替现场提前把工况说清楚——什么样的熔体、多大的流量、怎么拼装、在哪支撑。这篇从这些结构特征讲起，说清它们背后对应的工况与代价，以及加工与验收要卡住哪几处、适用边界在哪里。

信瑞达石墨 · 技术专栏

先把结论摆前面：石墨溜槽出问题，多数时候不是“材质不行”，而是这几处形状没定对——断面决定流量、坡口决定流速、接头决定漏不漏、分段与支撑决定它能不能稳稳接住一整条线。材质只决定它能扛多久，这几处几何特征才决定它好不好用。下面逐层拆开讲。

一、石墨溜槽是什么，在流程里站在哪

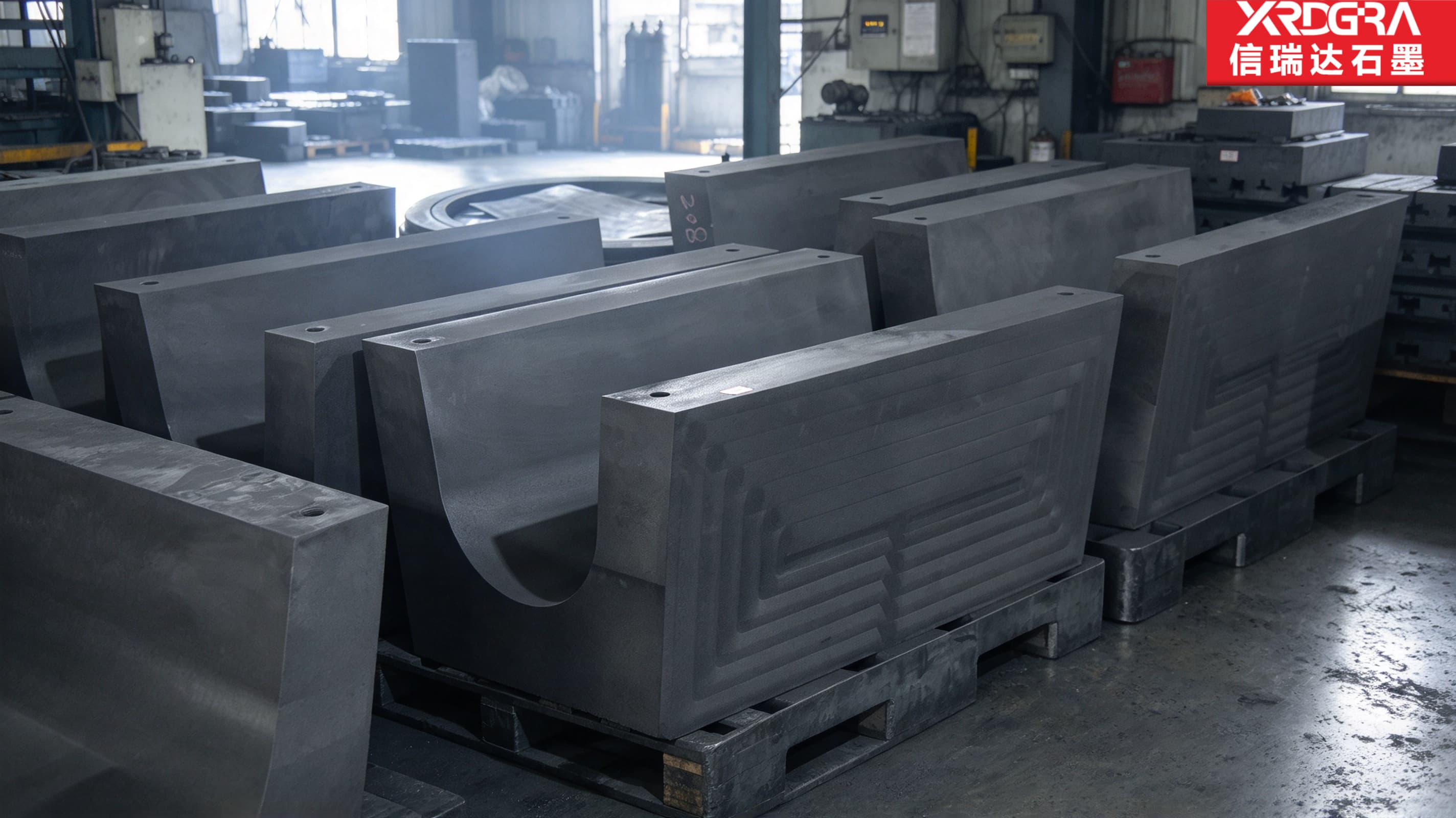

石墨溜槽，也叫石墨导流槽，是承接并引导高温熔融金属、熔渣或高温物料，从一处流向另一处的石墨槽形零件。它通常出现在炉口与下一道工序之间：熔体从一端流入，沿槽身平稳淌到另一端，再进入保温炉、铸造机或成型环节。

它干的活看着简单——接住、引直、引稳、不给熔体添杂质。但这个位置很苛刻：长期处在高温下，熔体不停从里面过，槽底一直在被冲刷；同时熔体往往对成分与纯净度敏感，导流件不能掉粉、不能反应、不能带进夹渣。

这里把它的职责说清楚：石墨溜槽在链条上只负责“送”——把熔体从 A 平稳送到 B。盛住整炉熔体、参与熔炼过程，是另一类器件的职责；把熔体定形成固定形状，是成型工具的职责。溜槽不承担这两件事，所以它的设计重心落在“走得顺、不污染、用得久”，而不在容量或型腔精度上。

二、断面与坡口：一段槽的形状，先把两件事替现场说清

如果把溜槽的两个端头封上、只看结构，它是一道开放式的渠道。熔体靠自重流走，所以渠道的两个几何特征——断面形状与槽底坡口（坡度）——直接决定了整条溜槽好不好用。

先说断面。常见的断面有 U 形、V 形、矩形，也有带盖的封闭式。断面窄而深，流速偏快、冲刷集中、容易卷气夹渣；断面宽而浅，流速偏慢，熔体液面摊得开、散热面积大，熔体降温更多，槽底也容易积渣挂料。断面形状要和流量、坡度、是否保温这几项一起定，单独改一样，效果往往适得其反。

再说槽底坡口（坡度）。坡口是“推”熔体往前走的那个力，也是容易被忽略的一项：

• 坡口偏小：熔体流得慢，在槽底低洼处容易滞留、结壳，时间一长导流截面越变越小，甚至堵路；清理频次随之上升。
• 坡口偏大：流速过快，槽底与转角处冲刷加剧，槽底较快被磨出沟槽，导流截面随之改变；同时流速快也更容易卷气，把渣带进下道工序。
• 坡口要与熔体特性配合：同样的坡口，不同金属、不同温度区间的黏度差别明显，流动性也不一样。定坡口时，熔体种类与温度区间要一起给。

还有一处细节会影响“顺不顺”：内表面状态——内表面偏粗糙会挂料、把冲刷集中到局部，转角处的尖角同样会把熔体的冲刷引向槽壁。是否需要保温盖、覆盖剂或加热措施，宜在选型阶段就一并提出，而不是等到线上发现温降过大再补。

三、接头与分段：长条件躲不开的两笔账

溜槽往往很长。做成一根整料，既费料、加工与运输不便，现场安装也难操作；工程上多按现场走向分段加工、现场拼装，同时段与段之间还能按磨损情况单独更换，这是分段的主要好处。

代价也跟着来：一条溜槽从一段变成多段，接缝就成了它的“关节”。熔体在接缝处会钻进缝隙、渗出、结壳，接缝的贴合与密封因此成为现场问题的高发来源——很多溜槽“不好用”，问题不在槽体本身，而在接头没处理好。

常见的接头做法不止一种，具体用哪种，要看熔体种类、坡度与现场安装方式：

• 端面直接对接：结构简单，但对两端面的平面度与垂直度要求高，接缝贴合不好就容易渗；
• 顺流向搭接：后一段压在前一段之上，让熔体顺着搭接方向流过，减少渗入缝隙的机会；
• 斜口搭接：端面做成斜口相互咬合，兼顾贴合面与流向；
• 带台阶或榫槽的配合：用台阶、榫槽把两段的相对位置定住，减少拼装错位；
• 辅助密封：接缝处辅以石墨填料或腻子一类的材料填补缝隙，具体材料要与熔体相容性一并评估。

分段加工时，有几件事要在图纸与工序里一并落实：端面的垂直度与平面度——端面不垂直，两段拼起来就是折角，熔体会在折角处积留；各段断面与槽形一致——断面不一致，接缝处会出现台阶，熔体过台阶时被扰动、飞溅；按流向确定搭接方向——搭接方向反了，等于给熔体开了条钻缝的路；分段编号与成套交付——长溜槽分段加工后要按段编号、成套交到现场，否则拼装时容易段序错配，装到一半才发现对不上。

此外，石墨虽然热膨胀系数较小，但长溜槽是累加的——单段受热变化有限，整条加起来仍会有一个不可忽略的量。所以整条溜槽的支撑与固定，宜预留热位移的余地，让槽体在受热时能顺着方向微量滑动，避免两端被顶死而在中间鼓起来或把接缝顶开。

四、支撑、吊点与安装面：长件在现场的另外两件事

长条件到了现场，支撑与吊运是绕不开的账。石墨的抗弯与抗冲击能力有限，支撑跨距不宜过大，避免悬臂受力或局部压应力集中；支撑点宜垫实、分布均匀，让槽体在自重下不变形。

吊运环节要注意：长溜槽是细长件，偏吊会产生扭转，起吊过程又是动载，翻身要有预案；吊带的水平分力可能把薄壁断面夹裂，所以吊点位置、吊带夹角与约束方式要在图纸阶段就定下来，而不是现场临时找点。

安装面与紧固部位按图加工到位；支撑跨距与紧固方式宜在设计阶段定下，避免石墨件承受过大的局部压应力。这几处看着是“安装的事”，其实直接影响槽体在线上平不平、接缝贴不贴，属于加工与安装共同负责的边界。

五、为什么导流熔体常想到石墨

这个位置对槽体的要求很直接：要扛得住高温熔体的持续流过，又要把路引稳，还得尽量不给熔体添麻烦。石墨在这几件事上有先天优势：

• 对熔体不润湿、不易粘渣：石墨与铝液等多数金属熔体的润湿性较差，熔体不易在槽壁挂料结壳，槽内容易保持通畅，清理负担相对轻。
• 化学惰性较好：在合适的纯度与工况下，石墨不易与熔体发生明显反应；纯度较高的石墨使用时，不易向熔体引入外来杂质，对成分与成色敏感的场景比较友好。
• 抗热震能力较好：石墨在急冷急热下的表现相对从容，适合浇注间隔、开停炉这类温度起落明显的产线节奏。
• 热膨胀系数较小：长条件受热后尺寸变化有限，接缝与安装位置相对稳定，这是它能做成长溜槽的一个前提。
• 可加工性好：槽形、坡度、转角、出料口、挡渣台阶这些特征都能按图加工出来，便于贴合现场的走向与落差。

反过来也要说清代价：石墨的导热性能较好，熔体沿槽流过时会持续向槽壁散热，槽越长温降越明显——所以很多产线的石墨溜槽要配保温盖或加热措施；另外它的强度与抗氧化能力不如部分耐火材料与金属，选型时要结合熔体种类、温度区间与气氛一起判断，不是所有导流位置都非它不可。

六、加工要卡住哪几处

长条件加工的难点，不在某个特征做得多精致，而在“全长做一致、分段做得拼得上”。值得逐项盯住的有这几处：

1. 长件的基准与直线度：通常以底面或槽口为基准，全长拉表找正。直线度与扭曲量是长件的主项——长件上一点微小的扭曲，到端头会放大成接缝错位。
2. 断面的一致性：全长范围内的槽宽、槽深与槽底平面度要一致。槽底局部下凹，就是熔体滞留与积渣的起点。
3. 槽底坡度的加工与测量：坡度是角度量，长件上通常按两端的高度差来控制与测量，读数要换算到基准面上，只盯单点尺寸容易看偏。
4. 端面与接头配合面：端面的垂直度、搭接面的平面度与贴合度，直接决定接缝漏不漏。这是分段件比整体件多出来的一道关键工序，也是验收时要单独查的项目。
5. 清角与圆角过渡：槽底与槽壁的转角、出料口与挡墙处，尖角是崩边与冲刷集中的高发处，一般以圆角或斜坡过渡。
6. 内表面状态与清粉：内表面质量关系到挂料与流速；槽内的石墨粉尘要清净，残留会随熔体带入下道工序，对成分敏感的场合尤其要交代。
7. 安装面与支撑部位：安装面、支撑位置与紧固部位按图加工到位；支撑跨距与紧固方式宜在设计阶段定下，避免石墨件承受过大的局部压应力。
8. 分段编号与配套交付：按段编号、成套交付，多组并行时按组标识，让现场能一次装对。

七、主要应用与适用边界

石墨溜槽多出现在“高温、熔体对纯净度敏感、现场走向需要按图定做”的场合，常见的场景包括：

• 有色金属熔炼与铸造产线：熔炼炉与保温炉之间、保温炉与铸造机之间的熔体输送；
• 铝、铜、锌等金属熔体在转运与浇注环节的导流；
• 冶金炉的熔渣导流与高温物料承接；
• 化工与环保领域的介质导流与分配（涉及具体介质时，其适用性应按专业规程与安全要求确认）；
• 颗粒料、粉料在落料与分配环节的导流。

需要说明，这是“多见于”的场景归纳，并不表示这些行业里的导流位置都用石墨件；具体到某一条产线是否适用，还取决于熔体种类、温度区间、气氛条件与对纯净度的要求。

几条边界也一并说清：一是氧化性气氛——石墨在含氧气氛下随温度升高会逐渐氧化损耗，敞开浇注时熔体表面也更易氧化结渣，这类溜槽多用于保护气氛、炉内或短时敞口的可控工况，并常配合覆盖剂或保温盖使用；二是消耗件属性——长期冲刷与热循环下槽底会缓慢磨损，导流截面随之改变，用到一定程度即需更换，属正常消耗；三是局部磨损与机械冲击——落料冲击点、出料口与转向处是磨损高发处，必要时做局部加厚或采用可更换的镶件结构；四是强度与安装——石墨的抗弯与抗冲击能力有限，支撑跨距不宜过大，避免悬臂受力或局部压应力集中；五是吸湿与预热——石墨有一定吸湿性，宜干燥存放，上线前按规范预热，避免骤热开裂。

八、关于信瑞达石墨的石墨溜槽加工

信瑞达石墨专业生产石墨溜槽类导流定制件已有 30 年，在长条分段、断面与坡度按图定制、接头配合上积累了较多工艺经验。我们按照客户提供的图纸精准加工，严控端面垂直度、坡度与分段配合公差；产品在正常使用与维护条件下使用寿命相对较长，获得了较多行业客户的认可。厂区位于河南平顶山宝丰，既有石墨材料产能，也有机加工产线，这类件的备料与加工可在厂内配套完成。

对石墨溜槽这类长条分段式的按图定制件，我们通常建议先把几件事讲清：熔体是什么种类、使用温度区间与气氛；浇注流量与现场落差（用于确定断面与坡口）；现场走向与可用安装空间；分段方式、接头形式与是否需要保温措施。这几项定下来，才好据此匹配石墨牌号，并把槽形断面、坡口、分段端面配合、内表面状态与分段编号一并落实。长溜槽这类件建议先做一至两段试样，到现场试拼、试流一次，确认坡口与接头没问题再整条放量，试错成本相对可控。
