一次出多模铸锭石墨模具：一炉浇出几十根，难在根根一个样

把几十个型腔排在一块厚石墨板上，一次浇注同时出锭——产能是上去了，账也跟着从“一个腔”变成“一整板”。这篇不讲为什么用石墨，也不从单个型腔讲起，专讲腔数乘上来之后新冒出来的三件事：金属液怎么分、几十根锭怎么一样、一整块板怎么不翘。

信瑞达石墨 · 技术专栏

一、归位：锭的形状抄自型腔

铸锭是把熔融金属浇进型腔、冷却成锭的工序。锭长成什么样，型腔说了算——腔是锭的“负形”，锭面有棱有底、有锥有拔，都是从腔里抄来的。

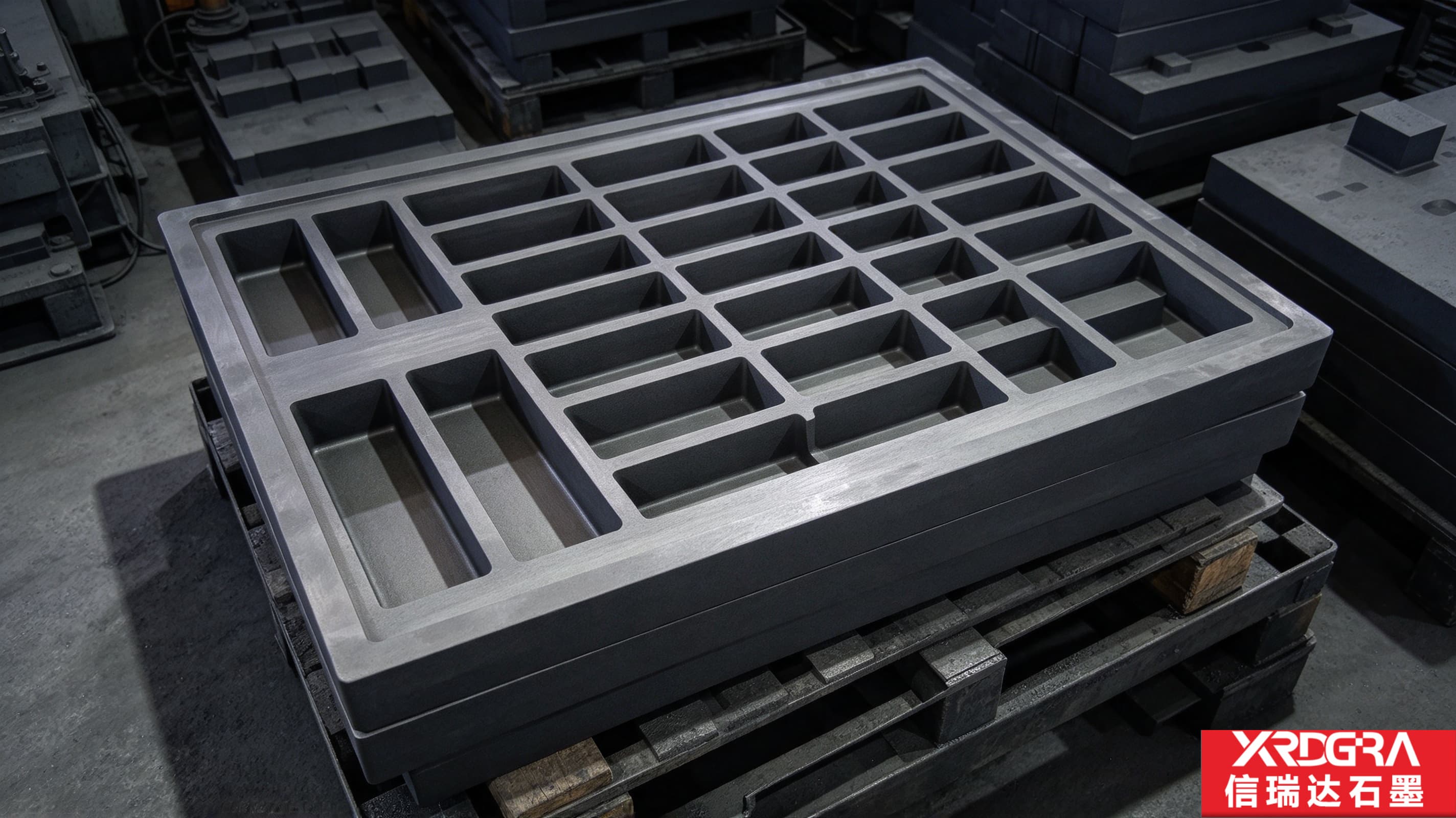

先给它归位。一次出多模铸锭石墨模具属于批量成形件：一副模在服役期内要反复浇、反复出，出得顺不顺、根与根差多少，是它全部的价值所在。它不构成锭本身，也不参与后续的熔炼与提纯；它管的是“这一炉几十根，能不能一根是一根”。这类件常见的样子，是一块厚板，板面上排开几十个矩形腔，四周围一圈边框——腔管成形，围边管挡液、管板的刚度，也管搬运时的受力。

二、铸锭为什么用石墨模

在熔融金属反复接触、又要锭面干净的场合，石墨有几样对这道工序有用的特性：

• 不粘连、脱得顺：金属液对石墨浸润性差，凝固后的锭不与腔壁咬死，出锭不费劲，锭面也不带模屑；
• 化学惰性：石墨不向熔融金属里带杂质，锭的成色不被模具污染，这一条对要求成色的锭尤其要紧；
• 抗热震：一炉一炉地浇，腔壁反复经历冷热交替，石墨扛得住这种温差波动，型腔不易开裂；
• 可精密加工：几十个腔都能按图做出，腔形、锥度、浇道、排气都有办法加工到位。

这类模具多用细颗粒或中颗粒牌号的石墨制作。牌号怎么配，看锭的材质、单锭大小与浇注节奏，密度、强度等指标随牌号与规格变化，以对应牌号技术条件为准。

三、“一次出多模”：账从单腔变成整板

单腔模一炉浇一根，账好算：这个腔做得准不准，锭就长成什么样。一次出多模把几十个腔排到一块板上，产能来自腔数，问题也跟着翻倍——

• 原来是“一个腔做得准不准”，现在是“几十个腔是不是都一样”：任何一腔的偏差，都是那一根锭的偏差；
• 原来金属液直接进腔，现在要专门给它安排路：从浇口到几十个腔，怎么分、先到谁后到谁，都得设计；
• 原来板小件轻，现在是一整块厚板大件：装夹、吊运、放平，处处是实打实的分量。

一句话，一次出多模不是把单腔模“多开几个”，而是换了一套算法：单件的精度账变成了批量的均一账。

四、浇道是分水岭：几十个腔要同时吃上液

金属液从浇口进来，要分配到每一个腔。这里面的账，核心是先后差：先充满的腔与后充满的腔，充型温度不一样，凝固节奏也不一样，浇出来的锭就有先后之别。

行业常见的做法，是把浇道做成对称分流，让金属液到每个腔的路径尽量等长、条件尽量一致；浇口截面与分流的比例，按锭的材质与单锭重量定。排气同样跟着型腔走：腔内气体排不出去，就是憋气与浇不足。各家的浇道布置没有统一样式，与熔炼端的浇注方式也有关系，具体以图纸与浇注工艺为准。

五、腔间一致：根根锭一个样

“根根一样”从三个地方来：

• 腔的尺寸一致：几十个腔的腔口、腔深、腔形都要落在同一组公差里。加工时用统一的基准一次装夹做出来，比逐个找正可靠得多；
• 充型条件一致：浇道到每个腔的路径、截面与排气条件一致，金属液进腔时的状态才一致；
• 温度场别偏：板面一边热一边凉，先凝与后凝的锭收得不一样，这也是浇道布置要照顾的。

验收时，抽几根量不如按腔逐个对：腔口尺寸、腔深、腔底平整逐腔检查；使用方也可以按锭重与锭形反推模具状态，哪根锭不对劲，回过头查对应的那一腔。

六、整板的账：平面度、变形与搬运

几十个腔挖走了板面不少截面，剩下的是腔与腔之间的“筋”和四周围边。整块板在反复冷热里要应付热应力，挖得越狠、板越大，翘的倾向越明显。板一翘，麻烦跟着来：单板使用时放不平，各腔的有效深浅随之失真；若与盖板配用，合模面贴合不上，浇注时就跑液。

所以这类件的平面度不是面子活：板面平整、围边等高、底面垫得实，都写进验收。围边除了挡液，还是整板的边梁，也是吊装与码放的受力处——厚板大件，吊点位置、垫木与平放的讲究，看着是搬运细节，其实护的是型腔与棱边。

七、加工与验收要点

• 腔阵列的位置度：几十个腔的位置公差，要靠统一的加工基准管住，不能靠逐个累积；
• 腔底平整与腔壁状态：腔底是锭的面，腔壁是脱模的路，两处都按锭的质量要求控制；
• 锥度与拔模：脱模需要的一点点斜度，做足又不超差，出锭才顺；
• 棱边倒钝：腔口与围边棱边是磕碰崩边的高发处，棱边是能不能用的问题，不是美观问题；
• 浇道与排气通畅：孔道内残粉清净，浇注时才不添杂质；
• 板面平面度与围边等高：整板放得平，各腔才等深；
• 标识：板上标识适用锭型，多副模并存时防混用。

八、损耗与判换：从“坏没坏”到“漂了多少”

这类模的损耗是慢变量：金属液反复冲刷腔壁、清渣时的磕碰、间歇高温下的轻微氧化，都让腔的尺寸慢慢漂。锭重与锭形跟着漂——漂到什么时候该换，不是等模具“坏了”，而是按“漂了多少”判。

常见的做法，是按腔记录使用情况、按批抽检锭重与锭形，漂到约定限度即判换或修整。判换口径各使用方不一，以现场规程为准。模具的均一性加上现场的判换节奏，才撑得住一炉一炉地浇下去。

九、图纸与订单上，建议写清这几项

1. 锭的材质与单锭规格：定腔形、腔积与腔壁厚度，这一项定了很多后续选择；
2. 腔数与阵列布置：几行几列、腔间距、围边宽度；
3. 锥度与脱模要求：斜度做多少、要不要起模槽；
4. 浇道与排气布置：有既定工艺的把布置给全，没有的把浇注方式说清；
5. 板外形与吊装：外形尺寸、吊孔位置、围边形式；
6. 材质牌号与档次：按锭的材质与成色要求定；
7. 验收口径：逐腔还是抽腔、平面度、位置度、标识与清粉要求；
8. 判换口径与现场边界：按状态还是按批次判换；现场熔炼与浇注操作按专业规程与安全要求执行，本文不涉及具体浇注参数的确定。

十、关于信瑞达石墨的一次出多模铸锭石墨模具

信瑞达石墨专业生产一次出多模铸锭石墨模具已有 30 年，在多腔阵列的浇道布置、腔间一致与整板平面加工上积累了较多工艺经验。我们按照客户提供的图纸精准加工，严控各腔尺寸一致性与腔阵列位置度；产品在正常使用与维护条件下使用寿命相对较长，获得了较多行业客户的认可。厂区位于河南平顶山宝丰，既有石墨材料产能，也有机加工产线，这类件的备料与加工可在厂内配套完成。

对这类件，我们通常建议先确认锭的材质、单锭规格与每板腔数，再据此匹配石墨牌号与浇道布置，把验收口径和判换口径一并落到图纸上。浇注节奏还没定型的，可先做一副小批量试浇，确认出锭与脱模的手感之后再按正式规格配齐，这样试错成本更低。
