一、先归位：连续铸造里的石墨模，跟“一次浇一次取”的模不是一回事

这类件在产线上的位置有点特别：一头对着浇注端，接着持续送来的金属液；另一头对着牵引机构，把已经凝出壳的铸坯一路引出去。它全程在场，是产线的一部分，而不是一件被反复取放的工装。

旁边几类件的位置要分清：浇一次、凝一次、再把件取出来的，是锭模一类的浇铸成型模，比较的是“型腔填得满、件取得出”；型腔绕着一根轴转、靠离心力贴壁成型的，是离心铸造的那一档；而这里说的这一类，是“通过式”的型腔——金属液从一端进、以铸坯的形式从另一端出去。三者的图纸看起来可能都不复杂，用起来的账却完全不同。

二、为什么这一档多用石墨

石墨被用在这一档，不是“耐高温”三个字能概括的，是几条性能凑在一起，正好对上了连续铸造的工况：

• 导热快、激冷能力强：初凝壳多厚、组织长成什么样，很大程度上取决于热量被带走的速度，石墨的导热能力在这一环上有优势；
• 抗热震：连续工况是持续的热交变，模壁长期处在里热外凉的温差下，材料对冷热交替的容忍度直接关系到它能用多久；
• 不粘金属、带一点自润滑性：铸坯是贴着模壁往外走的，粘模意味着拉伤与阻力，这一条比浇铸成型更要紧；
• 热膨胀小：与外围水冷套、法兰的配合关系在升降温过程中更稳定；
• 可加工性好：型腔断面形状、通道的收敛方式、口部的过渡，都能靠机加工做出来；
• 对熔体的污染少：选用高纯石墨时，对熔体的杂质引入很少，适合对洁净度敏感的金属。

也要把话说回来：钢铁连铸的主流仍多用铜质结晶器，石墨结晶器在有色的铜、铝及其合金连续铸造中用得较多，具体按金属种类、铸坯规格与产线方式来定。石墨的这几项优势要放在具体气氛与工况里看，脱离工况谈性能没有意义。

三、“连续”这个定语，把账换成了哪几笔

这一节是本篇的重心。“连续”两个字看着只是生产方式，落到模具上，是四笔账一起变了。

其一，受的是持续的热流，不是一次性的热冲击。一次浇一次取的模具，承受的是一次升温、一次降温；连续模的壁面长期顶着一个温度梯度——内壁贴着金属液，外侧被水冷或散热面把热量拉走。热应力因此不是一次性的，而是稳态应力上叠着交变分量。工作一段时间与持续工作下去，对材料的要求并不相同。

其二，模与铸坯之间有持续的相对运动。铸坯是被牵引着从型腔里出去的，内壁长期承受摩擦与冲刷。它的失效方式因此不是“一次用坏”，而是“一点一点漂”——内孔被磨大、口部被磨圆、局部出现沟痕。这也意味着，模子的更换判据不在外观上，而在一组尺寸上。

其三，铸坯的外形是从内孔“抄”过去的。浇铸成型里腔形决定件形，但一副腔浇一次就是一件；连续铸造里，通道内孔的形状会被一路复制到铸坯上——内孔不圆，铸坯断面就椭圆；内孔的直线度与收敛有偏差，铸坯的走向与断面跟着偏。这一层决定了这类件的精度要求，往往比外形尺寸要紧得多。

其四，换模的判据从“坏没坏”变成“漂了多少”。连续产线上，模子通常是被用到一个边界值就换下来修或换掉的：内孔尺寸漂出铸坯公差、内壁沟痕影响到铸坯表面，就该动手。所以图纸上除了“做出来的尺寸”，还值得一并约定“用到什么程度算到头”，这属于预防性更换的范畴。

四、型腔通道上的几处几何，是图纸真正要给准的

外形方不方、整体尺寸够不够，对这类件是次要的；真正决定铸坯做得顺不顺的，在通道上那几处。

• 内孔的圆度与断面形状：铸坯断面直接由它定，圆度偏差、局部凹坑都会被复制出去，后面很难靠别的手段弥补；
• 通道的直线度：通道长的时候，“通得过”与“通得直”是两回事，直线度偏了，铸坯在凝固过程中的走向就被带着偏；
• 沿通道方向的收敛（锥度）与方向：这是连续铸造特有的一项。凝固伴随着收缩，通道需要给出一点收敛来配合，让壳顺利往外走；方向做反了，轻则磨伤铸坯表面，重则抱死拉不动。方向与方式要在图纸上写清，不能留给加工的人去猜；
• 内壁的表面纹路：内壁不是越光越好，而是纹路方向要对。沿出坯方向的纹路与横向纹路，对铸坯表面的影响不同；横向刀痕容易在铸坯上留下环形痕迹，也可能是起裂的起点；
• 孔口与端面的过渡：浇注端要让金属液进得顺，出口端不能让铸坯的壳被刮伤，两端的倒钝、圆角与过渡都要在图纸上落到具体位置；
• 通道长度与壁厚：长度关系到凝固区间有多长；壁厚一头是导热路径与热容，一头是耐磨的可用厚度，两者按产线节奏与预期更换周期一起定；
• 内孔与定位面的同轴：模具要与水冷套、法兰、对中结构配合，内孔相对定位面偏了，装上去就是整条线的偏。这一项宜单独标注，并约定检验方式。

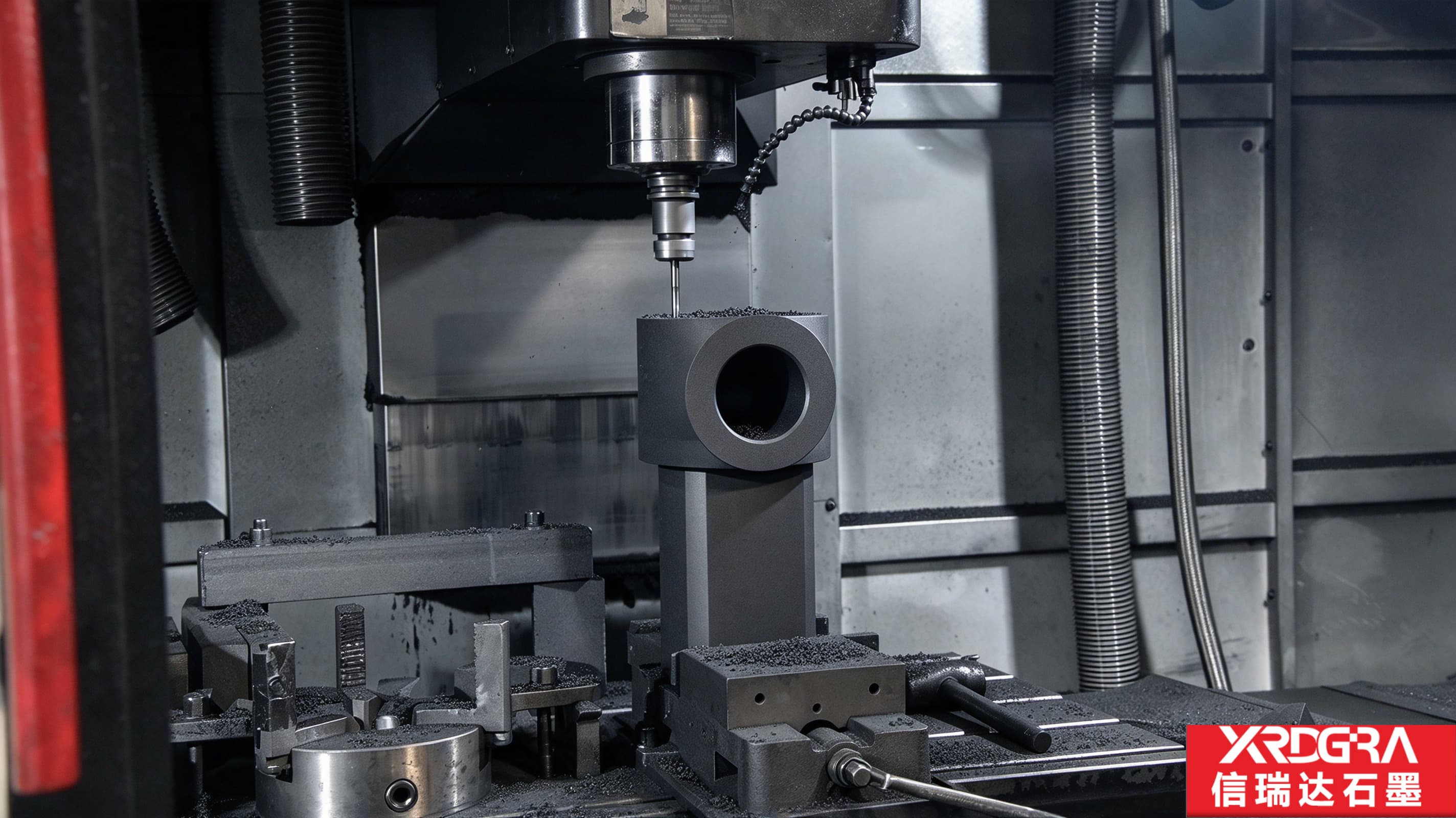

五、这件为什么多在机床上“掏”出来

这类件的成型路径不长，但工序集中：一副规整的料，把型腔通道从里面加工出来。难的不是“开一个孔”，是通道长、要求又集中在一个看不见的内表面上。

装夹与找正是头一道。外形规整的一个用处，就是能提供一个贯穿的定位基准。件上机床后要先找出基准面，把通道的中心定位住；夹持力要控制——石墨怕局部点压，夹得太紧，薄壁处会被压变形，松夹之后未必回得来，这时量出来的内径并不算数。工序上多用软爪、端面压紧或专用工装，把力分散开、避开关键面。

深孔这一刀的刚性。通道相对内径较长时，刀杆悬伸长、刚性下降，切削力一推刀就让开，内孔容易出现锥度与振纹，尺寸一头大一头小。常见做法是分级进刀、控制单刃切深，或从两端对进，把一段很长的切削拆成几段完成。这一项在报价上的分量不轻，也是长通道件比短件贵出不少的原因之一。

内壁的纹路是做出来的。走刀轨迹与进给方式决定了内壁纹路的方向与疏密。既然图纸关心的是“纹路朝哪个方向、到什么程度算越界”，加工端就得把走刀与刀具磨损放在一起管：同一把刀连着做多件，磨损是累积的，件与件之间的孔径会往一个方向走，这也是这类件要逐件量内孔的原因。

清粉与口部处理不能省。石墨粉屑在配合面上是隐患，孔内积粉既污染熔体，也影响装配贴合，通道越深越费工。口部的倒角与过渡宜在同一序里做掉，避免二次装夹破坏已经对好的同轴关系。

还有一层常被忽略：石墨件的切削热进去慢、出来也慢，件在机床上量着合格，放置一段时间之后尺寸还会动一点。关键尺寸的判定，宜给件留出接近使用状态的稳定时间，不必一下机床就下定论。

六、材料这一档怎么定

• 成型方式先看均匀性：等静压成型的料各方向比较均匀、组织一致，沿轴向的均匀性对长通道件尤其重要——通道越长，材料里的方向性差异越容易被放大到尺寸漂移上；模压成型成本相对可控，用在通道短、受力方向单一的件上更划得来；
• 密度与强度对着耐磨看：连续工况下内壁是长期的磨耗面，密度与强度偏低时更容易出现掉粒与沟痕；
• 颗粒度对着内壁面质量与抗热震看：偏细的颗粒内壁更细腻、尺寸更容易做准；偏粗的颗粒抗热震通常更好、成本相对低。两边按产线对铸坯表面与使用周期的要求来权衡；
• 纯度按金属“怕什么”定：不同金属对杂质的敏感点不同，按对应元素分档看，比只比一个灰分总量更有意义。

这几项指标都会随牌号与规格变化，具体以对应牌号的技术条件为准；同一种金属、不同产线节奏，选到哪一档也可能不同。

七、主要用在哪些地方

同一副通道在不同产线上承担的事并不完全相同：有的重在断面形状，有的重在出坯顺畅，有的重在可用周期。具体以图纸与使用方对产线的要求为准。

八、上机之后：装配、劣化与更换

这类件的表现，一半在加工，一半在装配与使用节奏上。上机之后有几笔账，只能在用的过程中结算。

• 装配与对中：模具与水冷套、法兰、对中结构之间的配合关系，决定了通道轴线与产线轴线对不对得上。贴合面有粉屑、紧固受力不均，都可能让装配后的轴线偏掉，而这一层在内孔单独检验时看不出来；
• 冷却与工艺窗口：通道长度、壁厚与冷却条件要一起看——凝固区间的位置随拉速与冷却条件变化，模具本身是配合这一窗口的工装。相关工艺参数属产线工艺范畴，需按各自的专业规程确定；
• 劣化的几种方式：内壁磨耗与沟痕、口部崩边、氧化减薄、局部裂纹。它们往往叠加出现，判断更换时机宜把这几项放在一起看，而不是等某一项到了明显的程度才动手；
• 存放与入炉前处理：材料有孔隙，长期潮湿存放后直接投入高温工况容易开裂，入炉前宜按规程干燥；不同牌号、不同规格分区堆放，分件隔垫，避免磕碰。

九、下单与图纸上值得先写清的几处

• 基准：以哪个面作定位基准、内孔相对哪个面标同轴，一项定下来，工序与报价都跟着变；
• 通道几何：断面形状与尺寸、圆度、直线度、收敛的方向与方式，逐项写清。收敛方向留给加工方去猜，是常见的返工来源；
• 内壁表面：允许的纹路方向与深度界线、局部缺陷的判定口径；
• 长度与壁厚分别给：按凝固区间、产线节奏与预期更换周期分配，不必取同一个值；
• 口部与端面过渡：两端倒钝、圆角与过渡的位置和做法，把崩边与刮伤的高发处先在图纸上处理掉；
• 材质牌号与纯度分档：按金属与产线要求定档，而不是只比一个总量；
• 更换判据：把“用到什么程度该换”的尺寸边界一并约定，便于使用侧做预防性更换；
• 检验方式与包装周转：内孔的量法与测量力要提前说清（石墨偏软，量具夹得重一点读数就不一样），同轴的检验方式、以及分件隔垫、防磕碰、防受潮的周转要求一起写明。

十、关于信瑞达石墨的连续铸造石墨模具加工

信瑞达石墨专业生产连续铸造石墨模具已有 30 年，在等静压石墨选材、长通道深孔加工与内孔精度控制上积累了较多工艺经验。我们按照客户提供的图纸精准加工，严控内孔尺寸与形位公差、内壁表面状态，以及内孔与定位面的同轴和端面贴合要求；产品在正常使用与维护条件下使用寿命相对较长，获得了较多行业客户的认可。厂区位于河南平顶山宝丰，既有石墨材料产能，也有机加工产线，这类件的备料与加工可在厂内配套完成。

对这类件，我们通常建议先把金属种类、铸坯断面与规格、产线方式，以及通道的长度与配合结构确认清楚，再据此匹配石墨牌号与加工方案。通道几何与材料档位都还没定的，可先做一件试样装机试用，确认出坯状态与尺寸稳定情况之后再放量，试错成本相对可控。
