制氟碳板：尺寸差一点儿不影响装配，为什么装进槽里却会变成局部发热？

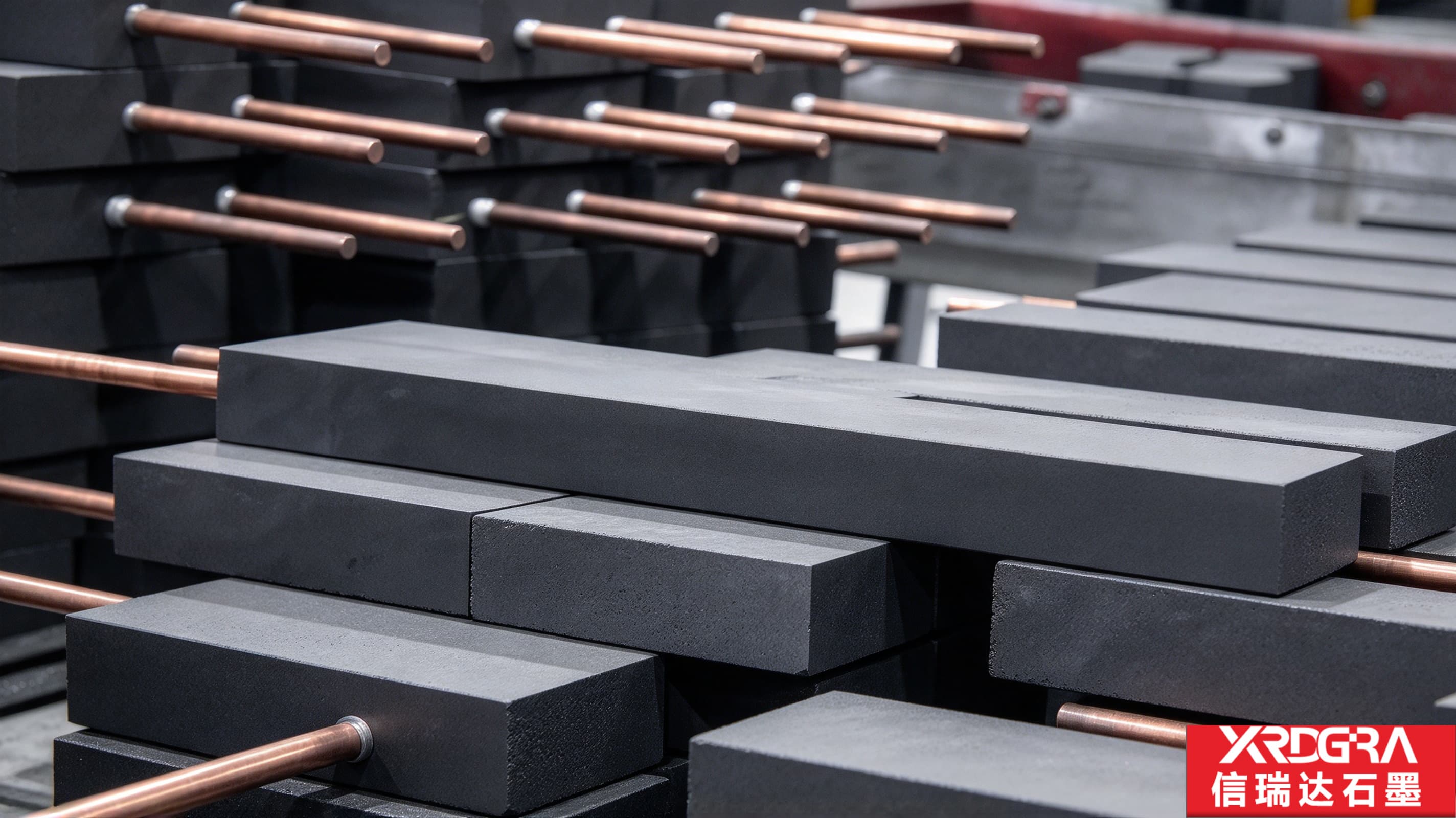

制氟碳板是电解制氟槽里的阳极：一块厚碳板，边缘插进一排紫铜棒，铜棒把槽外的电流引到板上，板面在含氟介质中参与阳极反应。它不承重、不隔热，也没有配合面与密封面，装配上“装得进就行”；可真正决定它好不好用的，恰恰是那些不影响装配的地方——板厚匀不匀、成排孔的孔距与孔深齐不齐、板面平不平、孔口有没有崩、孔里清没清。本文把这件产品在制氟工序里的位置、材料为什么会落到碳素上、这些尺寸偏差怎样一路变成电阻与发热，以及加工、验收与使用边界讲清楚。

信瑞达石墨 · 技术专栏

一、先定位：它是电极件，不是结构件

制氟碳板的差事只有两件：一是在板面上参与阳极反应，二是把电流从槽外引到这块反应面上。它不盛料、不承载、不隔热，也没有配合面与密封面。

这一条决定了它的技术关注点与常见的炉内石墨件分属两套。炉内件盯的是耐温、抗热震、承压、隔热；阳极碳板盯的是导电状态稳不稳、组织够不够致密、杂质够不够少、在含氟介质里扛不扛得住。

落到加工与验收上，这个差别更直接：它没有一条装配链，装得进、对得上引出位置就够，所以尺寸偏差不会以“装不上”的形式暴露出来，而是换一种方式暴露——电流在板上分布得匀不匀、某处的接触电阻高不高、发热是不是集中。这是本文后面反复回到的那本账。

还有一处容易混淆的地方：同样叫“板”，材料要求差别可能很大。用于发热、承载、导流的石墨板，用于分隔介质的双极板，以及直接替换的阳极碳板，它们面对的介质、温度与电化学条件不同，组织路线与纯度要求也不一样。名字相近不等于可以通用，判断依据始终是它装在什么介质里、承担什么电化学角色。

二、为什么这个位置的材料会落到碳素上，而且不是越纯越好

要理解这块板，先看它被放进了一个什么环境：含氟的电解体系里，阳极长期泡在强腐蚀性介质中，同时还要导电、还要有稳定的结构。这个位置对材料相当挑剔。

金属在这里很难长期胜任。铜、铁一类金属在含氟介质与氟化氢环境中会被明显侵蚀，尺寸与表面状态都保不住；镍在部分体系里可以一用，但对工况条件的适应范围有限；铂一类贵金属虽然稳定，做成一整块大尺寸阳极板并不现实。碳素材料则同时具备导电、耐腐蚀、可做大尺寸板材、成本相对可控这几项，所以在制氟阳极上有长期应用。

接下来是这类材料里比较关键的一处分野——同样含碳，为什么制氟阳极多用石墨化程度较低的碳素材料，而不是纯度更高的石墨？

原因与碳的组织结构有关。石墨化程度高的材料，碳层排列规整、层间距有规律，氟一类活性组分在一定条件下容易进入层间形成层间化合物，伴随体积膨胀与层间张开，表面随之起皮、剥落，也就是行业里常说的膨胀与粉化现象。石墨化程度较低的无定形碳素材料，组织更接近乱层交错的堆积，这种层间进入行为相对弱一些，在含氟环境中的耐受表现通常更平稳。

所以制氟碳板走的往往不是“纯度越高越好”这条路，而是组织致密、孔隙少、灰分低、石墨化程度较低的碳素材料路线。具体牌号要看使用工况与使用方的材料技术要求，不宜只凭一个名称下结论。

三、那排插棒孔：三笔账，全落在电流上

铜的导电性好、易加工、便于与槽外导电排连接，是引电部件的常用材料。但铜在含氟强腐蚀介质里并不稳定，所以它不宜暴露在介质中——结构上通常让铜棒穿过孔位进入板体，介质侧由板体本身和密封、隔离措施挡住，铜的部分尽量留在腐蚀环境之外引出到槽外。这个“铜尽量不接触介质”的原则，是这类阳极结构设计的起点之一。

铜棒与板体的连接落在一排孔上。孔上的账看起来是加工精度，其实每一笔都会换成电流与温度：

• 孔距。真正要紧的不是单个孔的位置，而是孔与孔之间的一致性。孔距若沿排的方向累积偏差，整排铜棒就会歪斜，装配时对不上槽体上的引出位置；靠引出端与远离端那几支的电流路径长度也不一样，各支路的电流分担随之前后不匀。
• 孔的垂直度。棒插进去是斜的，孔内的接触就从“面”退化成“线”，实际接触面积减少，接触电阻与局部温度跟着上来。
• 插入深度与孔深的一致性。孔深不一致，各支路的导电长度与接触电阻就不一样，电流分配随之不均，个别棒与孔位承受的负荷偏高。孔深偏浅还会让棒的有效插入段不足，接触面本就有限的那点余量也被吃掉。

孔本身还有两处容易被当成收尾工序对待的地方。一处是孔口倒角与去毛刺：碳素材料偏脆，钻孔的进出刀位置是崩边高发处，孔口一旦崩缺，既减少实际接触面积、抬高接触电阻，也成为受力时的应力集中点。另一处是孔内清屑：孔壁上残留的粉屑会垫在铜棒与孔壁之间，形成“看着插到了、实际没贴合”的接触不良，这是运行时局部发热的常见来源，盲孔与较深的孔尤其要留意。清屑不是收尾工序，而是要求贯穿全程。

四、板身与板面那几处：厚度、平面度、拼缝与让位槽

厚度一致性。厚度不均会带来两处后果：各部位的导电截面不同，电流分布跟着不均，局部电流偏高的位置损耗也偏快；压紧或拼接时又容易出现局部间隙。整块板的厚度一致，是导电均匀的前提。

板面平面度。板面不平，压紧后就形成接触点集中——压到的地方压力高、没压到的地方不通路。这类偏差不动声色，往往等到运行中某处温度偏高才被发现。

沿板长方向开的让位槽。这类板上有时会沿长度方向加工一道槽，用途不止一种：有的是给周边结构或夹持件让位，有的是作为定位或装配的参考，也有的是为了分区或减少装配时的干涉。看着只是去掉一条料，实际要一起想几件事——槽的位置决定了它与插棒孔之间的壁厚，两边被分薄之后，这一带的受力与导热都跟着变；槽底的圆弧与转角关系到应力集中，也关系到清粉是否方便；槽是不是贯通、两端留多少料，则要看具体结构，不能一概而论。槽的用途与做法，以使用方图纸与要求为准。

拼缝。多块拼成一片或一组时，单块的配合边直线度与垂直度直接决定拼缝的密合程度。拼缝既是电流通路，也是容易被忽视的薄弱处：两块板的厚度、配合边的直线度与垂直度有偏差，缝附近就会出现贴合不实、接触点集中，电流分布不均，接触点上的电阻与发热跟着上去。所以配合边要按单块逐一查，而不是拼起来看着齐就算过。

编号与成套。一块板配一排铜棒，多块拼装成组时，成品按块给出标识与编号、成套交付，有利于按位安装、按位更换，出现异常时也便于回溯是哪一块、哪一批。编号方式通常与使用方的装配顺序、图纸标注一一对应，具体规则以图纸与使用方要求为准。

五、为什么常常分块拼、成组交付

把一整片阳极做成一块整板，在原理上没毛病，落到制造与使用上会遇到几层现实约束：

• 制造可行性。板越厚越大，压制与烧结环节越难把整块做得均匀，厚度一致性与内部组织的把握难度上升。
• 搬运与更换。单块做到相当大的尺寸后自重增加，装槽、起吊与更换都变得吃力，而棱边与角部正是脆点，磕碰风险跟着上来。
• 可维护性。运行中板上各部位的损耗并不完全一致，做成多块拼接后，损耗偏重的位置可以局部更换，不必整片报废。
• 运输条件。分块件更好码放、更好装运，途中因位移相互挤压的机会也更少。

所以分块拼接多半是制造可行性、可维护性与运输条件共同推出来的工程选择，而不是为了省料。代价同样要说清：分块设计对单块之间的一致性提出了比整板更高的要求，板与板之间要靠贴合与压紧维持电连续，一致性一旦守不住，问题就集中出现在拼缝附近。

六、加工与验收要盯的八处

1. 板厚一致性与板面平面度。整块板的一致性是导电均匀的前提，建议按块记录实测值，而不是只给一个合格结论。
2. 成排孔的相对位置。孔距、垂直度、孔深三项都要一致，且孔距偏差不能沿排的方向累积。定位基准要统一，工序中不宜反复换基准，否则越到后面偏差越大。
3. 孔口倒角与去毛刺。进出刀位置按工艺倒角并去净毛刺，发现崩边按使用方口径判定处理，不带伤交付。
4. 孔内清屑。逐孔清理并用合适方式确认，盲孔与深孔重点检查。这一步贯穿全程，不宜放到收尾时一次性处理。
5. 拼接配合边。按单块逐一检查直线度与垂直度，配合边的棱角按图纸处理。
6. 板面清洁与棱边处理。这类板在电解体系中属于投料件，板面的粉尘、加工油脂与残留物都可能成为体系中的杂质来源。加工完成后逐面清理，棱边做倒棱或轻微修饰，减少搬运与装配中的磕碰崩裂。
7. 标识、编号与成套交付。按块标识、成套包装，随机交付实测记录，便于按位安装与后续追溯。
8. 搬运与包装防护。厚碳板自重不小，棱边与角部是脆点，车间内转运、码放与包装要注意防磕碰，垫层与固定到位，避免运输途中相互挤压。

七、材料上要盯的几项

• 致密度与孔隙结构。组织越致密，介质深入板体内部的机会越少。孔隙是腐蚀与渗透的通道，对阳极碳板来说，孔隙率与气孔形态是比强度更值得先关注的指标。
• 灰分与杂质元素。灰分是碳素材料中无机杂质的残留。在电解体系中，杂质会参与或干扰反应过程，也可能进入产品侧，因此对灰分与杂质元素的控制要求通常比一般石墨件更严，具体限值以使用方的技术要求为准。
• 石墨化程度。含氟体系中石墨化程度较低的无定形碳素材料，通常在层间进入与膨胀方面表现更平稳。这一项由材料的组织决定，属于选材阶段就要定的方向。
• 电阻率。作为电极材料，电阻率直接关系到电流路径上的压降与发热，是这类板的基础指标之一。
• 力学强度。碳素材料偏脆，抗折强度与抗压强度关系到装槽、压紧与运行过程中的抗裂能力。
• 热膨胀与热导率。与铜棒配合使用时，热膨胀的差别会让接触状态随温度变化，这一项是装配间隙设计的依据。

需要提醒的是：上述密度、电阻率、强度、热导率等指标随牌号与规格变化，同一个名称下不同牌号差别不小，具体数值请以对应牌号的技术条件与使用方的技术要求为准，选型时不建议只看一个名称就下结论。

八、主要用在哪些地方

判断这类板该怎么选、尺寸怎么定，思路是先落到工况上：介质是什么、浓度与温度区间如何、阳极如何布置与引出、预期的更换周期多长。这四项定了，板的厚度、拼接方式、孔位排布、插入深度、材料牌号与灰分限值才有依据。介质体系不同的场合，材料的耐受表现可能相差较多，这类情况下先做小批验证再放量，比直接按推测下单稳妥。

九、使用边界：介质、接触与装配

• 介质的侵蚀与结构变化。碳板在含氟介质中会逐步氟化，出现表面结构改变、厚度减薄与剥落物。板体减薄到一定程度会影响导电截面与结构强度，宜按测量结果定期判断是否需要更换，而不是等到出现明显异常再处理。
• 铜的部分与介质的关系。铜在含氟强腐蚀介质中并不稳定，因此铜棒的连接与引出段在结构上通常会考虑避开直接接触介质，或采取隔离与保护措施；具体做法与槽体结构直接相关，以图纸与使用方要求为准。
• 接触电阻与发热。铜与碳的接触状态直接影响运行时的连接处温度。接触不良会带来局部发热，发热又反过来加快接触面两侧的损耗。装配阶段把孔内清理、插入深度与配合方式做扎实，比运行后再处理省事得多。
• 装配与热膨胀。碳与铜的热膨胀差别较大，温度变化时接触压力随之变化。设计时要按使用温度区间核算配合与间隙，避免热态下出现接触松脱或过盈挤压。
• 机械损伤与操作。碳素材料脆，安装与拆卸时不宜撬、砸、强扭，铜棒也不宜用大力敲入。装槽前宜检查板面、配合边与孔口有没有崩边与裂纹，带伤的板投用后容易从孔口或棱边继续扩展。
• 安全提示。制氟工序涉及有毒且强腐蚀的介质，相关工艺设计、操作与检修应按专业规程与安全要求执行，本文不涉及具体工艺参数的确定。

十、关于信瑞达石墨的制氟碳板

信瑞达石墨专业生产制氟碳板及各类碳素板材已有 30 年，在厚板的厚度与平面控制、成排孔位的孔距与孔深一致性、孔口处理与孔内清理这类按图加工上积累了较多工艺经验。我们按照客户提供的图纸精准加工，严控板厚一致性、成排孔的孔距与孔深、拼接配合边以及孔口处理等关键公差；产品在正常使用与维护条件下使用寿命相对较长，获得了较多行业客户的认可。厂区位于河南平顶山宝丰，既有石墨材料产能，也有机加工产线，这类件的备料与加工可在厂内配套完成。

对这类阳极碳板，我们通常建议先把四件事讲清楚：使用介质与浓度范围、安装与引出方式、对灰分与杂质的要求、以及孔位与插入深度的尺寸关系。这几项定了，毛坯牌号、板厚、孔位排布与装配配合方式才有依据；若工况还不太确定，也可以先做小尺寸试板或单块试样验证，跑通一轮再放量，试错成本相对可控。厂内可按图加工不同规格的碳板，具备下料、平磨、钻孔、倒棱与清洁包装条件，也接受来图来样评估。
