高纯石墨导流槽：怕把介质弄脏，所以用高纯；腔要深、壁要薄，所以难做

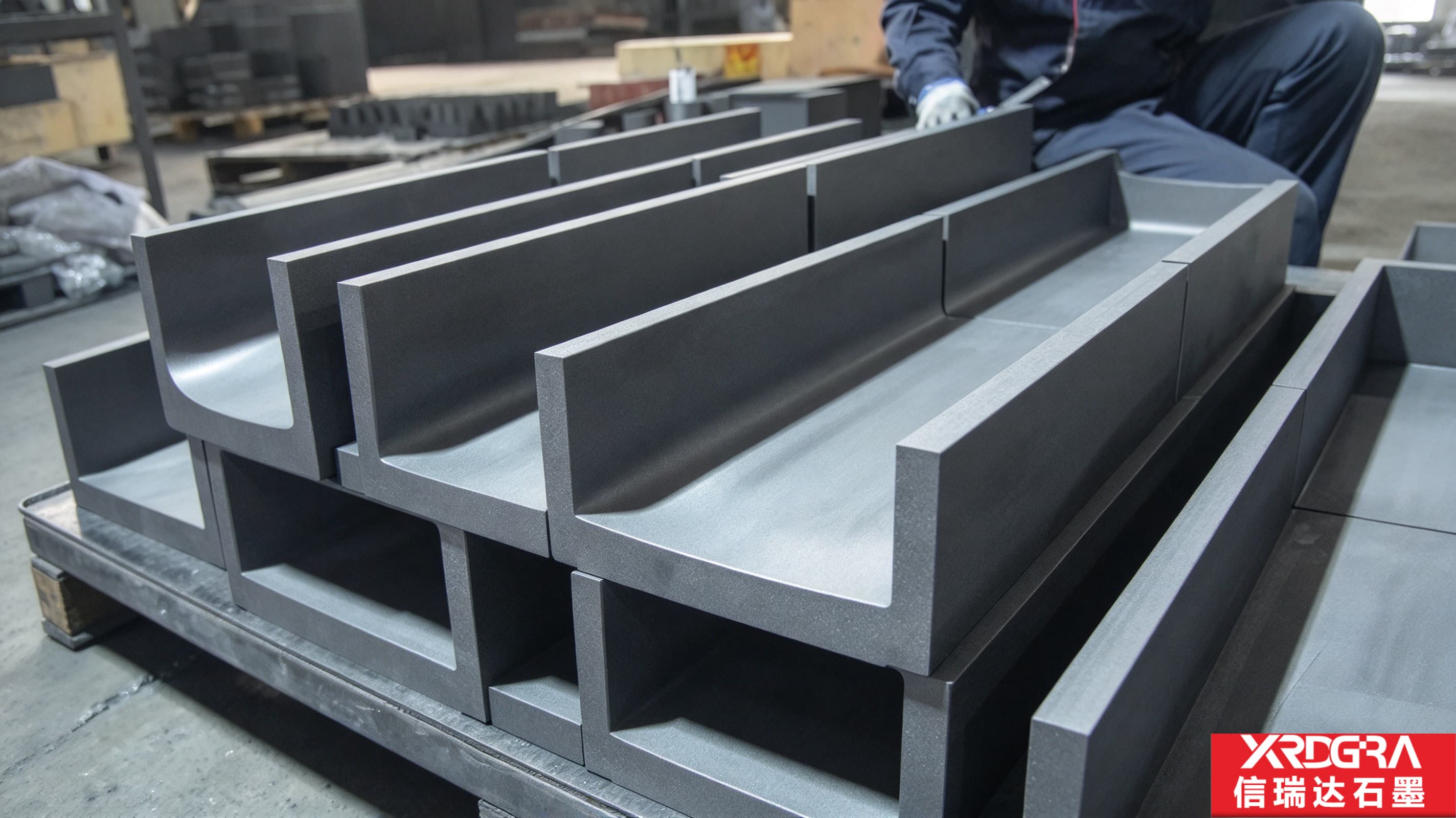

这类件常见的样子，是几道并列的长槽——槽腔窄而深，两侧立壁相对薄，壁顶做了倒角，一端收成带圆弧过渡的导流口，整条槽从整块坯料里掏出来，多道同批配套使用。它接的通常是既怕被杂质污染、又要在进入下道工序前保持洁净的介质。这篇讲“高纯”在这类件上到底管着哪几件事，深腔与薄壁这两条要求在机床上为什么互相为难，端部的圆弧过渡省掉会出什么问题，以及成组配套时多出来的那笔一致性账。

信瑞达石墨 · 技术专栏

先把结论摆前面：这一类件的名字里虽有“导流”两个字，但它跟靠加厚去挨磨的那类导流件不是一回事。它接的介质往往干净、温度未必极端，决定它好不好用的因此不是“耐不耐磨”，而是另外三件事——介质会不会被它污染、槽腔的形状能不能做准、几道槽配在一起能不能一致。选材这一层，“高纯”是把灰分与杂质压下去的一道门槛；加工这一层，麻烦来自两条互相拉扯的要求：腔要做得深，壁又要做得薄。下面逐层拆开讲。

一、这一类件在流程里承担什么，什么场合才轮到“高纯”

石墨导流槽的职责很朴素：把介质从一处接住，沿一条槽平稳引到下一处。介质可以是液体，可以是熔体，也可以是带颗粒的散料。职责看着一样，介质一换，这件东西面对的主要矛盾就换了。

按介质大致分下来：带固相颗粒的熔渣与高温散料，要防的是冲刷磨损；干净的金属熔体，要防的是掉温与弄脏；腐蚀性液体，要防的是介质与材料的相互消耗；而对洁净度敏感的介质——高纯试剂、电子级化学品、高纯金属、电池材料前驱体这一类，要防的则是“槽自己会不会变成污染源”。落到后一类，选材就先被推到了前面，“高纯”这两个字出现在件名上，缘由正在这里。

也要说清反面：并不是所有导流位置都要高纯牌号。输送大宗物料、对杂质不敏感、以耐磨或经济性为主的场合，普通牌号往往更合适，某些位置连石墨都不是首选。把高纯用在不需要它的位置上，等于为用不上的那部分性能付了溢价。

二、“高纯”在这类件上，管的是哪几件事

把“高纯”当成一个形容词意义不大，它实际对应的是三件可查的事。

其一，灰分与金属杂质的水平。石墨制品里的灰分与其中夹带的金属元素，在介质浸泡、冲刷与受热的组合条件下会有微量溶出。对大宗物料，这点溶出可以忽略；对高纯介质，它就是实实在在的污染源。高纯牌号要做的事，是把这一部分压到很低的水平，并按牌号的技术条件给出可查的口径。

其二，组织的均匀性。高纯料多为细颗粒、结构均匀，加工出来的内腔表面更一致，气孔分布也更均匀。好处有两处：内腔表面不容易出现局部疏松与掉粒；需要做浸渍、涂层这类后处理时，基体一致，处理效果也更容易做一致。

其三，加工与流转过程的洁净。这一条常被忽略，在现场却很实在：修这类件不能用切过金属的砂轮、夹具和垫块随手去动——铁屑一旦压进石墨表面，等于在内腔里埋下一处杂质源；切削液、吹扫气体、包装与周转材料，也要相应控制。洁净度是从车间里带出来的，不只是靠料本身。

代价同样要讲：高纯料通常更贵，可选规格与批量更受限；它的强度不会因为“纯”而提高，脆性依然在。选它，是为了不污染介质，不是为了更结实。真要耐冲击、耐高应力紧固的位置，那是另一本账。

三、腔要深、壁要薄：这两条要求在机床上互相为难

槽腔深，意味着要从坯料里掏掉大量材料。深腔加工有几个固定现象：刀具伸出长度大，刚性随之下降，切削时容易让刀，槽底沿进给方向出现起伏，槽壁上下的尺寸也容易分散；排屑不畅，粉堆在槽底重复受切，又会把已经成形的面刮伤。

壁薄，意味着夹持力不能大、切削力要小。薄壁件一面掏空之后刚度不对称，粗加工完随着内部应力释放，可能出现张口或收口；夹得紧一点就压变形，松开又弹回来，尺寸跟着不稳。于是只能小切削量、多次走刀，外加支撑与辅助垫块。

把这两条放在一起，这类件的核心矛盾就出来了：平时用来提效率的手段，恰好都被排除了。想快，常规做法是加大切削量与夹持刚性；而这件既不能大切削量，也不能强夹持，剩下的只有更细的走刀、更长的工时和更密的检验。所以这类件的报价重心，往往不在材料，而在工时上。

再叠上“槽长”这个条件，要盯的形位项就浮出来了：槽底沿长度方向的直线度、两侧立壁的平行度，以及壁顶面与槽底的关系。这几项不是“做不做得出来”的问题，而是“能不能在这么薄的壁上、这么深的位置把它守住”。工序编排上通常是先做槽腔、再以槽腔或壁顶为基准补做外形与端部；基准怎么选先想清楚，比事后去修省事得多。

还有一个容易忽略的点：同一个公差值，落在小断面上更严。槽宽给同样的允许偏差，落在窄槽上占的比例更大，介质在同一截面上流速的差异也跟着更明显。所以窄深腔的尺寸口径，宜按“占断面的比例”去理解，而不只看单个数值。

四、一端做成圆弧过渡，省掉它之后会出什么问题

槽的一端收成带圆弧过渡的导流口，作用是把介质的起流与收流接顺：介质进入时不直接砸在正对面的直壁上，流出时也不至于在转角处翻卷。

省掉它，做成直角或陡折角，通常依次出现几件事：转角背后形成一个流速很低的小区域，介质在那里滞留、挂料或积粉，清理时又够不着；流股贴着直壁走，到折角处离壁，卷着气往前走——对液体是夹带气泡，对散料是扬尘；折线本身也是应力的起点，反复的冷热与冲刷都压在这一条线上。

加工上的账也集中在这一段。圆弧过渡一般靠成型刀或插补铣出来，余量在曲面上分布不均匀，某处看着留够了，走一刀才发现薄。这里要把“顺”这个字落成能量、能复现的口径：是顺序，有没有接刀台阶，沿程取点看趋势是否一致。过渡段的壁厚往往是整件偏薄的位置，崩边与欠切也常集中在这里，所以过渡形状与检验方式宜在图纸阶段就写清楚。

五、成组配套使用，多出来的那笔一致性账

这类件常常不是一件单用，而是几道并列、成组配套。于是就多出一笔单件上没有的账：组内的一致性。

槽底高度差一点，几道槽之间的流量分配就不均；槽宽差一点，各道的流速就不一样；同组件的长度或出口位置差一点，落到下一道工序就对不齐。放进成组使用的现场，这些偏差会被放大成工艺上的实际问题，而在单件检验里，每一件可能都是合格的。

所以这类件的验收口径，不宜只看“每件单独合格”，还要看“一组放在一起比”：配组、编号、同批加工，把组内差异作为一项指标写进要求。还有一件常被漏掉的事——补单的一致性。隔了批次再补一件，与原来那一组之间，尺寸与表面状态很可能对不上。这类件宜按组备件，或者在同批里把备件一并做出来。

六、图纸与订单上，值得一并写清的几项

这类件的图纸特征不算多，但每一处都关着“好不好用”和“验收会不会扯皮”。下面几项，值得在下单前就写明白。

1. 牌号与纯度口径。按介质确定灰分与杂质控制的要求，写清依据哪一档技术条件，不要只写“高纯”两个字——这两个字在验收时几乎没有可操作性。
2. 槽腔的形状口径。槽宽、槽深、内圆角与过渡段的形状，以及允许的偏差；窄深腔宜说明以哪一项为主，是流量分配要求，还是容积与滞留时间要求。
3. 形位要求。槽底直线度、立壁平行度、壁顶与槽底的平行或平面度，并写清以哪一面为基准、在什么状态下检验。单面开口件宜注明“粗加工后放置再精加工”，避免交货时才暴露变形。
4. 壁厚与薄壁下限。薄壁处给出允许的下限与范围；壁顶棱边的倒角或圆角做法也宜一并写明，棱边在搬运与清理时容易磕崩，崩掉的一块很可能正好落在介质经过的位置。
5. 端部过渡段。形状、与槽腔的衔接方式、检验方法；如需与上游出料口或下游接料件对位，把对的哪一面、允许错开多少写清。
6. 表面状态与洁净口径。刀痕、崩口、欠切残留与残粉的要求；需要浸渍、涂层这类后处理的，写明处理范围与验收方式。
7. 成组要求。如果是一组，把组内一致性、编号与配组方式写进订单。
8. 吊装、支承与紧固位置。安排在实体厚区，避开壁顶、过渡段与薄壁；石墨的抗弯与抗冲击能力有限，吊装时的瞬时冲击常常就是裂纹的起点。
9. 配套件与备件。盖板、堵头、支承条、分流件这类配合使用的件，一起下单更容易把配合面与位置关系对齐；消耗件属性，宜按使用周期考虑同批备件。

七、加工端：这类深窄腔薄壁件的难处

1. 粗精分序与应力释放。坯料先去应力，粗加工后放置一段时间让变形先走一部分，再上精加工。深腔薄壁件上这两步尤其值得做，否则尺寸会在精加工时才开始跑。
2. 深腔的刀具与余量分配。伸出长度、让刀与槽底起伏是这类件的常规难点。余量沿深度方向宜分层给出，不宜一次留足再往下走。
3. 薄壁的装夹。压紧点避开薄壁与壁顶；必要处加支撑与辅助垫块，夹持力按石墨的承受能力控制，不能照搬金属结构的习惯。
4. 排屑与清粉。深窄腔里的粉不好排，更不好清。清粉工时随腔的深度与可达性上升，这笔要算进工序；对洁净敏感的介质，残粉带进去就是杂质。
5. 崩边控制。棱边、过渡段与孔口是崩边的高发位置。工序里提前安排倒角与去毛刺，比事后补救省事，也更少报废。
6. 出材率。从整块料里掏出一条长槽，被挖走的材料在整件里占相当比例；深窄腔的余料形状不规整，套料时要一并考虑。切下来的大块回收后，不宜与原件同档看待。
7. 检验口径的一致性。用什么量具、测量力控制在什么程度、以哪一面为基准——交付前约定。石墨偏软，夹得重一点读数就不一样，口径不统一会在验收阶段变成争论。

八、主要去处

这类窄深腔、成组配套的导流槽，多出现在“介质怕被污染、同时对槽腔形状有要求”的位置：

• 高纯介质的输送与过渡：高纯试剂、电子级化学品、纯水与清洗液在工序之间的导流；
• 高纯金属与合金的浇注导流：对洁净有要求的小批量熔炼与浇注段；
• 电池材料与粉体工序：前驱体、粉料在干燥或烧结工序前后的输送与分配；
• 真空炉、气氛炉的进出料与冷凝液收集导流；
• 化工与环保：腐蚀性液体与浆料的导流，介质适用性需单独评估；
• 实验室与小试装置：小批量、多品种的导流配套件。

需要说明，这是“多见于”的场景归纳，并不表示这些位置都用石墨件。现场常见的做法是组合结构——石墨件以内衬或可更换段的形式，与金属外壳、支承结构、耐蚀层配合使用，石墨只承担它擅长的那一段。具体到某条产线是否适用、以什么形式嵌入，要结合介质种类、温度区间、洁净要求与现有结构一并判断。

九、边界与配合，比“能用多久”更要紧

石墨在空气等氧化性气氛、温度持续偏高时会发生氧化损耗；内腔表面缓慢起粉、变粗糙之后，挂料与积粉随之加重，两者互相加重。所以这类件的实际状态由工况条件共同决定，不能单看材料本身。工程上另有几处要留意：

• 介质适用性。强氧化性介质、某些强碱与特定体系，是否适用要单独确认；有些工况本来就更适合其他材料，不必勉强；
• 消耗件属性。内腔表面状态与剩余壁厚，是判断要不要换的两个抓手，宜按状态管理，而不是等它出问题再处理；
• 预热规程。上线前按各自规程预热，避免直接承受温度的突然冲击；壁厚较大、蓄热多的件，内外温差更大，这一条更要紧；
• 支承与紧固。跨距不宜过大，避免悬臂受力或局部压应力集中；与金属件连接处的紧固力按石墨的承受能力控制；
• 配合与热膨胀。与外壳、支承结构之间预留热态位移的余地；与紧固件配合处注意避免咬死，便于检修时拆得下来；
• 存放与吸湿。石墨有一定吸湿性，宜干燥存放；长期存放后再上线，尤其要走预热这一步。

另外要说清一句：涉及腐蚀性、氧化性介质的工艺设计与操作，应按专业规程与安全要求执行，本文只讲材料与加工层面的考虑因素，不涉及具体工艺参数的确定。

十、关于信瑞达石墨的高纯石墨导流槽加工

信瑞达石墨专业生产石墨槽类制品已有 30 年，在深窄腔、薄壁类石墨件的按图加工上积累了较多工艺经验。我们按照客户提供的图纸精准加工，严控槽腔尺寸公差与直线度、平行度这类形位要求；产品在正常使用与维护条件下使用寿命相对较长，获得了较多行业客户的认可。对高纯石墨导流槽这类件，我们通常建议先把几件事一起说明白：介质是什么、使用温度区间与作业方式（连续还是间歇）、对洁净与灰分的要求；槽腔的窄深比例、端部过渡段的形状与现场可用空间；是单件使用还是成组配套，以及是否需要盖板、堵头、支承条这类配套件。这几项定下来，才好据此匹配石墨牌号，并把槽腔尺寸、形位口径、表面状态与检验方式一并落实。厂区位于河南平顶山宝丰，既有石墨材料产能，也有机加工产线，这类件的备料与加工可在厂内配套完成，支持来图、来样与小批试样；深窄腔薄壁件单件工时集中，建议先做一件试样，把变形与槽底状态确认下来，再整批放量，试错成本相对可控。
