石墨舟皿：密排细槽托着料随炉走，为什么"整板均匀"比"槽开得准"更难守？

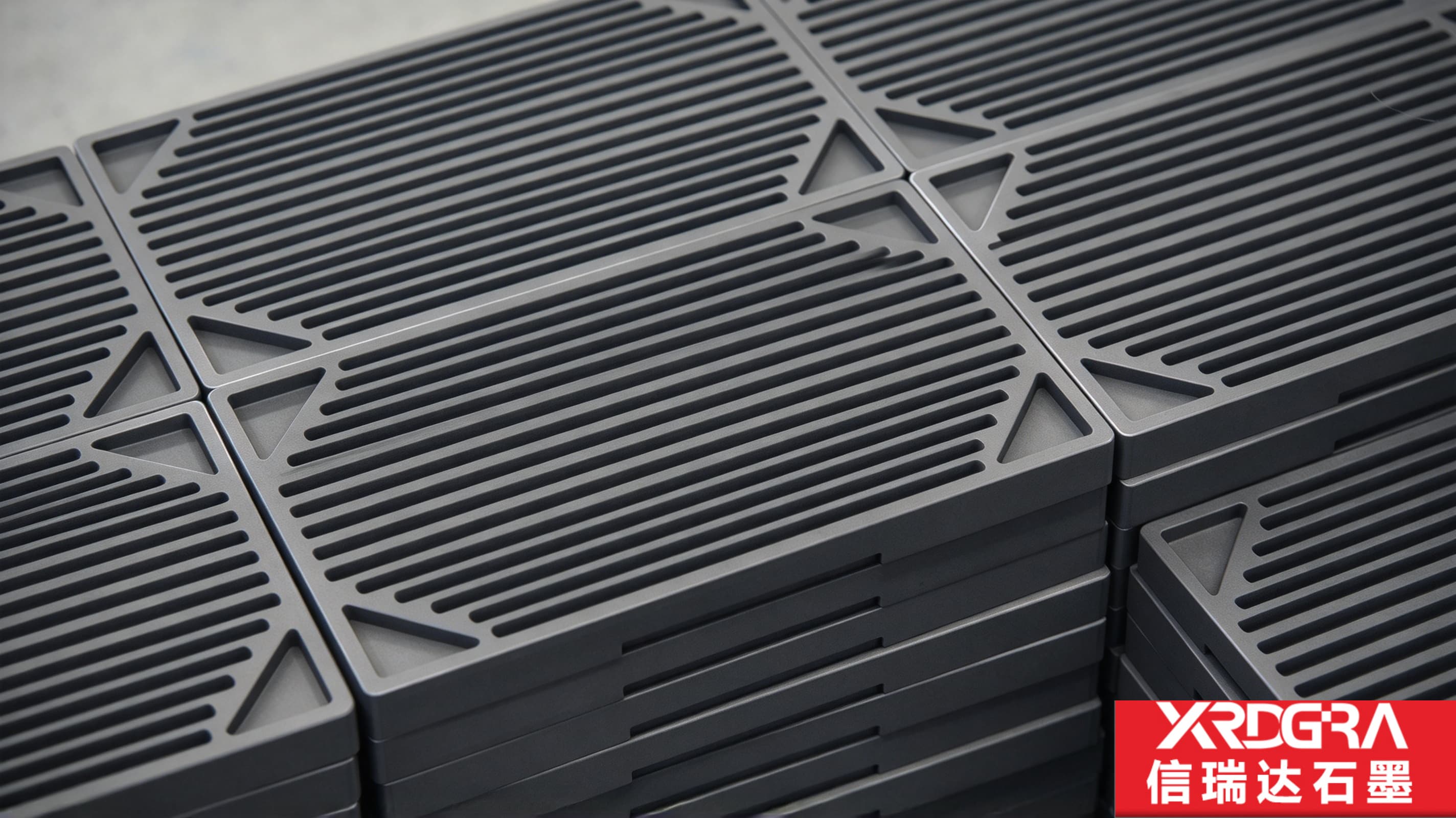

这类件的典型形体，是一块方形或长方形的石墨板：板面上一层挨一层开出平行的贯通细槽，槽与槽之间留出细筋，把料托在这些筋上；板角与板边通常留出不切槽的整体区域作为加强，形状可以是三角块，也可以是条带；多片外形一致的板还能一层层叠起来用。它做的事很直白——把片料、粉料或薄壁件托住，随料车、推板或炉膛一起走进高温区。这篇文章先把它跟相邻几类石墨件分开，再讲板面为什么要开槽、这段为什么用石墨、开槽板上真正要守的几件事、加工端常被低估的几处，以及选型、验收与使用边界。

信瑞达石墨 · 技术专栏

一、先把它和相邻的几类石墨件分开

炉里托料、装料的石墨件有好几种，外形接近、干的活不一样，先把这件的位置摆正，后面讲槽和板的账才讲得下去。

• 承烧板、承料板一类：一块光面板或带浅定位的板，料直接落在平面上，靠的是平面度与厚度一致，板面本身不参与装料定量；
• 石墨盒子、石墨料盒一类：浅腔或深腔的箱式件，一堆料、若干件装在一个腔里，靠腔壁围住料，靠容积决定装料量；
• 成片型腔的烧结石墨模具：很多个独立小腔各装一份粉料，靠腔口、腔深、腔位来定量与成型；
• 本文讲的这一类：板面被切成一层挨着一层的平行细槽，料托在槽间的筋上，槽既是气道、也是定位与分隔。它跟上面几种的差别不在"能不能装料"，而在料与件接触的方式——上面几种是面接触或腔接触，这一种是筋接触。

筋接触带来的是几件连锁的事。接触面积小了，料与石墨贴在一起的面就少，粘料、粘舟、残料混批的风险跟着降；同时料的大部分表面朝外，受热更直接，气体也更容易从料下走掉。代价是同一块板上被切掉了不少材料，板本身没那么"实"，刚度与受热的均匀性都要另外想办法补。

还有一处容易被忽略：这类件常常不做主角。它不发热、不参与反应，位置在料的下面，可一旦它翘了、或者它上面的料坐得高低不一，整炉的批次一致性就跟着走。它属于那种平时不显眼、出问题才知道要紧的件。

二、板面为什么要开槽，而不是做一块光板

同样托料，光面板加工简单、成本也好算，为什么还要费工在板面上开出一层挨着一层的槽？理由集中在下面几处。

• 把料架起来，减少接触面。料只落在筋上，与石墨贴合的面积大幅减小。对怕粘、怕残料带入杂质的料来说，这一条直接关系到批与批之间干不干净；
• 给气体留出通道。烧结、退火过程里常有挥发物、保护气或反应气要走，若料整片贴在一块光板上，气体只能从边缘往外挪；槽把这些通道铺到了料底下，介质进得去也出得来；
• 受热面更均匀。料底下不是一整块闷着的石墨，而是被槽分成了若干条接触带，热从筋传进来、也从槽里的气氛传进来，料面与料底的温差通常比整面贴合时小；
• 每一份料有位置。槽与槽之间的筋，天然把板面分成了若干条带。片状料顺着放、横着放，都能借筋定位，装料时不用每次重新对位置，一批料摆得趋于一致；
• 重量与热容都下来了。切掉的那部分材料不参与承载，板更轻，进出炉、装炉时省力；板自身的热容小一些，升降温时从料那里分走的、以及放出来的热也少一些；
• 便于出炉取料与清洁。槽给取料工具与刷子留了入位的地方，残粉不容易被压在料底下。

开槽的代价同样要说清楚。板面被切薄之后，整板的刚度下降，大板、薄板尤其明显，所以这类件往往要在板角、板边留出不切槽的整体区域来加强，或者在板背留出厚实的边框；槽与槽之间的筋窄，筋上又常出现崩边；槽底、槽壁是藏粉的地方，清洁工时随槽的数量与深浅往上走。开不开槽、开多深多密，从来不是单看"能不能托住料"，而是把上面这些收益与代价摆在一起权衡的结果。

三、这一段为什么用石墨做托料板

能在高温下托料的东西不少，陶瓷、石英、耐热合金都能上。石墨在这一段被大量使用，是几样特性叠在一起的结果：

• 耐高温、热态尺寸稳：在真空或保护气氛下，石墨在高温段仍能保住板的形状，不会像金属那样软化、起皮、下垂；板不变形，料在它上面的位置才守得住；
• 抗热震：进出炉、反复升降温，板要扛得住急冷急热而不开裂。这一条对连续推舟的炉型尤其要紧；
• 化学惰性、不污染料：对电池材料、半导体、高纯粉料这类怕金属杂质的料比较友好，石墨本身不易往料里带进金属离子；
• 导热均匀：石墨的导热能力在非金属里属于靠前的，板面上的温度差相对小，一批料、一层料的受热更容易趋于一致；
• 不易粘料：石墨有一定自润滑性，料烧结或退火后不容易与板面咬住，出炉取件、清板都相对省事；
• 可加工成型：一层挨着一层的平行细槽、板边的加强区、板上的定位孔与让位缺口，铣、钻、磨都能按图做出来，形状跟着料形与炉型走；
• 轻：密度低，同样外形比金属件轻得多，叠装使用时对下层板与支撑结构的负荷也小；
• 耐蚀、好拆装：部分工序带腐蚀性气氛或酸雾，石墨比多数金属耐久；与紧固件也不易咬死，检修时拆得下来。

这些优势有个共同前提：真空、保护气氛，或者介质本身对石墨友好。处在氧化性气氛下持续高温，石墨的损耗会明显加快，槽口、筋尖这类位置往往先受损——这一点在边界一节还会专门讲。

四、开槽的板上，真正要守的是哪几件事

这类件的图纸上尺寸不少，但决定它好不好用的，集中在下面几处。

其一，整板的平面度。这是板式件的头号账。料落在筋上，板一翘，料就跟着翘；更要紧的是叠装时——单片板的平面偏差会在层与层之间累加，几层叠上去，叠到上面那几层的料可能已经不在同一个平面上受热了。板越大、越薄，同样的加工偏差在整板上放大的幅度越大，所以这类件的平面度通常不是"看着平"，而是给了明确的形位公差。

其二，槽宽、槽深与槽距的一致性。这三项直接决定料坐在什么高度、有多少面朝外。槽深一致，料的高度就一致；槽距一致，料的位置就一致；槽宽一致，气道的截面就一致。三项里只要有一项在整板上走了趋势，同一炉里的料就会出现系统性的差别——有的位置料贴得紧、有的位置架空，受热与排气的条件就不一样了。

其三，槽的直线度与相互平行。细长槽在加工中容易让刀、跑偏，量起单处宽度都在公差内，整条槽拉直了却能看出一段弯。槽弯了，气道截面沿程变化，风阻不均；同时筋线也跟着不直，料摆上去要么卡住、要么晃。这一项用卡尺看不出来，要靠投影、塞规成组比对或三坐标去发现。

其四，槽底与槽壁的光洁。槽是整块板上的藏粉之处。槽底粗糙，残料挂在那里，清板时费工，混批的风险也随之而来；槽壁有毛刺或加工纹路，脱模与取件都不顺。这一项对用在怕杂质的料上的件，往往比尺寸本身更要紧。

其五，板角与板边加强区的过渡。板面被切掉一层材料之后，加强区与薄壁槽区交界的那一圈就是刚度变化的界。交界处若做成尖内角，应力集中在那里，装配一夹、热循环一来容易从那儿起裂；做成圆角或斜过渡，力能顺过去。加强区的形状、位置与厚度，会影响局部的热容与气流走向，所以它是图纸件，不宜按"看着补一块"随意更改。

其六，板厚与叠装配合。单片板的厚度偏差看着不大，叠上几层就是可观的累积量，堆垛高度、层间贴合、上层对下层的压强都跟着变。若这批件是要叠装使用的，厚度一致性与板面平行度的口径要提前说清——按单件算合格、按叠装算却用不了，这类分歧在验收阶段出现得不少。

其七，槽的走向与料、气流的配合。槽朝着哪个方向开，关系到气流走的路径、也关系到料怎么摆。常见的做法是让槽顺着气流的主方向走，减少阻力、便于挥发物排出；料的摆放也配合槽向，让每个位置的条件趋于一致。具体怎么定，要结合炉型、气氛与料形，以图纸与使用方要求为准。

五、加工端，开槽板常被低估的几处

这类件的难处不在单个尺寸，在"一整板上那么多条槽，条条都得一样"。下面几处，是报价与交期之外真正决定成败的地方。

• 薄片刀具的磨耗会变成槽宽的趋势。密排细槽多用薄片铣刀或成型刀开，刀在走的过程中一直在磨。同一块板上铲完所有槽，开头的槽与末尾的槽宽可能差出一档——逐条量都在公差里，整板摆在一起却是一条趋势线。可行的做法是把换刀时机写进工序、分区分批复检，而不是等整板做完再挑；
• 排屑不痛快会二次划伤槽壁。细窄槽里排屑空间有限，切下来的粉若不及时带走，会被刀具拖着在槽壁上划出痕。这不是尺寸问题，却直接影响光洁度与清洁难度，风冷、分段退刀、改变走刀方向都是常用手段；
• 窄筋崩边。筋的宽度有限，铣到筋顶、筋端进出刀时容易掉一小块。崩一处，外观事小，料就少一处支承、气道截面也变了；
• 让刀与振动。薄板加工时刚性差，切削力一压就弹，量出来的槽深其实沿程有变化。这类偏差在单点上不明显，要靠沿程取点或成组比对去发现；
• 装夹与回弹。薄板夹得过紧，松夹之后会回弹，平面度跟着跑。夹持点要避开日后要参与支承的那一片，必要时用真空吸盘或低应力装夹，而不是靠加大夹紧力去"压平"；
• 加工后缓慢走形。板面切掉一层材料，原本平衡的残余应力被打破，件可能在放置一段时间后才看出变形。坯料先做去应力处理，粗精加工分序、中间留时效，是这类薄板的常规做法；
• 清粉。槽底、槽端、加强区与槽交界的那一圈都容易藏粉。清不到位，残粉夹在料与筋之间，既影响支承，也可能把杂质带进工序。清粉工时随槽数与深度走，这一笔要算进去；
• 成组一致。这类件常是一炉叠若干片、或同一条线上切换使用，同一批的槽位与平面度要能互换。工序里按组抽检、覆盖整批的头尾，比只量一件首件稳当；
• 检验口径。平面度以哪个面为准、量槽宽在槽的哪一段、用塞规还是投影、测量力控制在什么程度，提前约定比事后争论省事——石墨偏软，夹得重一点，读数就不一样。

六、主要用在哪些工序

凡是需要在真空或保护气氛下把料托住随炉受热、又同时看重不污染、少接触、透气顺畅的场合，这一类开槽的托料板都比较常见。具体到某道工序该用多大、开多深多密的槽、要不要叠装，要结合料形、炉型与气氛来确定。

七、使用边界与配合，比容量更重要

石墨在空气等氧化性气氛、温度持续偏高时会发生氧化损耗，槽口与筋尖这类先暴露的位置可能逐步劣化、变薄，碎屑还会污染料。真空或惰性气体保护正好避开这个问题，所以这类件在这些环境里用得较多。

除此之外，还有几处工程上要留意：一是装载与撒料，粉料过满或振动会撒漏，槽里积料也会改变气流条件，要按容量装料；二是清洁与污染控制，残料混入下一批会影响纯度，需要建立清洁与周转的节奏；三是损耗与翻修，长期使用会氧化减薄、槽口磨圆，注意检查并安排翻修或更换；四是叠装稳定性，多层叠放时堆垛要稳、层间要贴合，避免热态下相互错位；五是配合性，与推板、辊棒或炉膛在热膨胀上要尽量协调，避免热胀后卡滞。

八、关于信瑞达石墨的石墨舟皿

信瑞达石墨专业生产石墨舟皿类制品已有 30 年，在开槽托料板的按图加工上积累了较多工艺经验。我们按照客户提供的图纸精准加工、严控尺寸公差与槽位精度，产品在正常使用与维护条件下使用寿命相对较长，获得了较多行业客户的认可。对石墨舟皿，我们通常建议先把料形、炉型与气氛条件明确下来，再据此匹配石墨牌号、槽形结构与加工精度，让板在对应工况中稳定托料、减少污染与批间波动。
