石墨盒子：方盘叠着进炉，口沿与侧壁那几处结构在算什么账？

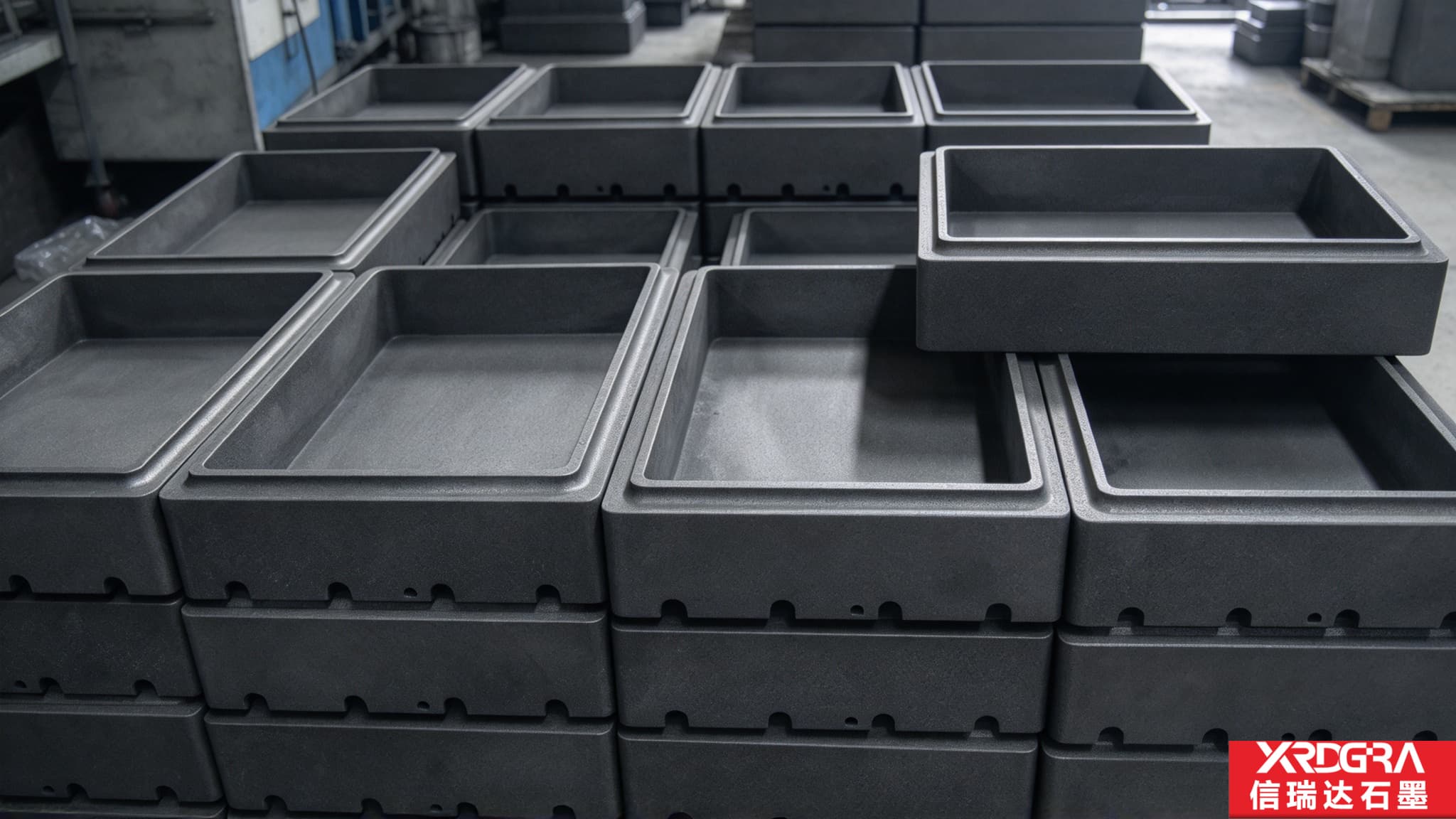

石墨盒子是高温炉热场里的盛料工装，也叫石墨盒、料盒、烧结盒、匣钵。方盘式是常见的一种形态：敞口、浅腔、口沿加厚，侧壁下缘还留着一排缺口。这几处结构不是随手加上去的，各自对着热场、通气、承重和操作上的一笔账。

信瑞达石墨 · 技术专栏分类：高温炉石墨工装适用场景：真空烧结、气氛保护热处理、半导体与光伏料盒、陶瓷与碳材烧成

一、方盘式石墨盒子：长什么样，在炉里干什么

方盘式石墨盒子，说白了就是一只开口的方形石墨浅盘：四周一圈壁，腔底平整，腔口多数带一圈加厚的口沿，有的还配盖板或隔板。它做的事情很朴素——把粉料、压坯、小零件或薄片料整齐摆进去，跟料架一起进炉，出炉时整盘取出。

它本身不发热，是热场里的被动件。与光板托盘的区别在于它有围壁：能隔开相邻的料、挡住料的外溢，也能在需要时配盖板做出一个相对封闭的小空间。真空烧结、气氛保护热处理、半导体与光伏环节的盛料、陶瓷与碳材的烧成，这类工序里都能见到它。

从结构上看，石墨盒子大致分两路：一路是浅腔的方盘，腔深不大，适合平铺薄料、小件与压坯；另一路是深腔的箱式，腔体高，装的是堆积料或较大件。两者在炉内的受力方式、通气要求和操作姿态都不一样，加工上的关注点也不同。这篇文章说的是前一类。

二、为什么用石墨，而不是金属盘或耐火陶瓷槽

高温炉里能当盛料盘的材料不止石墨一种。金属盘在高温下会软化、变形，多数还会和保护气氛或料发生反应；耐火陶瓷槽耐温不错，但脆性大、壁厚、自重大，做成薄壁浅腔并不容易，热震下开裂也常见。石墨被大量采用，是看中这几样：

• 耐高温、热态尺寸稳：真空或惰性气氛下可长期承受较高温度，盘体不易软化变形，对料的定位能保持住；
• 化学惰性强、不易污染：与多数金属、陶瓷粉料不反应，对高纯和活性物料比较友好，也不像某些金属料具那样掉渣；
• 导热较均匀：盘体传热平稳，一层料里各处的受热差别相对小，对批次一致性有帮助；
• 能做成薄壁浅腔：方盘、隔层、挡条、通气口都能按图做出，结构自由度较高，贴合不同装料方式；
• 自重轻：同样外形尺寸下比多数耐火陶瓷件轻，装炉、出炉与周转都省力；
• 抗热震相对好：石墨能承受较快的升降温，减少急冷急热带来的崩裂风险。

代价也要说清楚：石墨是脆性材料，抗冲击和抗局部挤压的能力有限；在有氧高温下会被氧化消耗，所以这类盒子多用在真空或保护气氛环境里。

三、结构上要算的几笔账

一只方盘看着简单，真要做好用，几处结构都得提前算过。

口沿为什么要加厚

浅腔方盘，底面积大、壁相对薄，是典型的"大面积薄壁件"。这种件有两个麻烦：搬运时容易挠曲变形，经过反复升降温之后，原本平的口沿也可能慢慢不平。

把腔口那一圈加厚，相当于在开口处加了一道环形加强边。它的作用有几层：提高整只盘子的抗弯刚度，减少拿取时的变形；给搬运留出可靠的着力面，不管是人工端还是夹具夹；在需要上盖板或叠放场合，这道加厚面又是配合面，比薄壁直接贴合更稳当。

口沿做多厚、是外扩还是内收、上面留不留台阶，都要按盘子的尺寸和叠放方式来定，不是越厚越好。口沿过厚，不只多耗料，还会让口沿与薄壁的交界形成明显的截面变化——那里恰恰是应力容易集中的位置。

侧壁下缘那排缺口，多半是为了通气

方盘侧壁下缘常有一排等距的缺口，半圆、马蹄形或方口都有。这类缺口在高温炉工装里通常承担通气与气流组织的作用：盘子叠放时，上下盘之间多出一层间隙，气体可以从缺口贯通，让炉内气氛在层与层之间流动起来。

为什么需要它？真空烧结要考虑挥发分的排出，气氛处理要考虑气体能不能进到层间、均匀地贴着料走。两层盘子若严丝合缝地压在一起，层间就成了一处不太容易换气的夹层，料表面的气氛与层外可能就有了出入。

除此之外，这类缺口往往还兼着几件事：减掉一部分壁重，端取时有个搭手的位置，必要时还能当层间定位的卡口。各家做法不一，具体是哪种用途、开几处、开在哪一段，以图纸与使用方的要求为准。

壁厚、腔底与转角

腔底的厚度要同时满足两件事：撑得住料重，不因长期承重而慢慢下挠；又不能太厚，否则盘体蓄热多、升降温时内外温差拉大，反而给热震创造了条件。

壁厚的关键不是数值本身，而是均匀。同一只盘子若某边厚、某边薄，受热后各处的膨胀量不一致，出问题往往就从壁的过渡区开始。所以方盘的壁厚与腔底厚度，通常要把受力与传热两头一起核过再定。

内腔的转角也容易被忽略。直角转角处应力集中，反复热循环后开裂多从这里起。做成圆角或过渡弧，既能缓解应力，也更方便清料——粉料卡在尖角里，清理起来相当费劲。

腔口内台阶，是留给隔板的

不少方盘在腔口内侧留着一圈下沉的台阶，用处大多是定位：放隔板、盖板、料架或挡条时有一个限位，不至于滑动。也有的是为了叠放对中——上层盘子的底缘落在下层盘的口沿上，靠台阶对齐。

这类台阶的配合关系，要跟叠放层数和装料方式一起考虑。台阶太浅，起不到定位作用；太深，又会挤占腔体的有效装料空间。

四、叠放、堆垛与转运，比单只盘子更考验设计

方盘式石墨盒子多数是叠着用的。叠放带来三个问题，都要在结构上先想清楚。

其一是承重。上层盘子的重量都压到下面那一只上，再通过它落到料架或炉底。叠得越高，底部那只承受的载荷越大。腔底厚度、口沿宽度和料架的分隔布置，都要按实际叠放层数来核。

其二是通气。叠放会压缩层间的气流空间，这正好是侧壁缺口与层间垫块发挥作用的地方——靠缺口和间隙把层与层之间打通，让气氛能走到每一层。叠放层数增加时，通气设计要跟着调整，否则容易出现底层料与顶层料"吃到的气氛不一样"。

其三是受力均匀。叠放时若上面一只偏了位，或者料在盘里装得一边重一边轻，局部压强会明显升高。脆性材料对偏载不宽容，装炉时摆放的整齐度，实际上也是使用要求的一部分。

转运环节同样如此。取出和搬运宜用合适的夹具或托板，避开磕碰与单点受力，也不宜直接抓着薄壁部位甩动。这些看着是操作习惯，实质上是决定一只盘子能用多久的因素。

五、材料与加工：牌号怎么配、图纸怎么对接

同样叫石墨，牌号之间的差别不小。选型时通常看四点：

• 纯度：料对污染敏感（高纯金属、半导体料、光伏料）的场合，用灰分更低的牌号；
• 颗粒度与组织：细颗粒、组织均匀的料，加工出来的腔面更光、掉屑更少，边角也更不容易崩；
• 密度与强度：按装料重量与叠放层数选，密度偏低的料在长期承重下更容易变形；
• 抗热震性：频繁升降温的产线，牌号扛热冲击的能力要跟得上，减少开裂。

加工这边，方盘式石墨盒子多数是按图定制，不是标准库存件。图纸要交代清楚的通常有：腔体尺寸与深度、壁厚与腔底厚度、口沿宽度与形式、缺口的位置与形式、转角圆角、隔板与盖板的配合关系、表面质量要求。这些项说清楚了，加工才有依据，验收也才有对照。

六、信瑞达石墨能提供的

信瑞达石墨专业生产石墨盒子一类的高温炉石墨工装已有 30 年，在方盘、箱体与各类异形件的按图加工上积累了较多工艺经验。

我们的做法通常是：先了解客户的装料方式、炉型、气氛条件与图纸要求，再匹配石墨牌号与结构形式，按客户提供的图纸精准加工、严控尺寸公差，让盘子在炉内摆放整齐、受热一致。石墨盒子在规范选材、加工与使用条件下使用寿命相对较长，这也让我们获得了较多行业客户的认可。

石墨盒子为按图定制加工，无固定现货规格。有选型或图纸对接需求，可以先提供装料方式、炉型、工艺温度区间、气氛条件、叠放层数与大致批量，我们据此给出牌号与加工建议。
