石墨模具：盘件上的孔、台阶和环槽，为什么都得落在同一条轴线上？

石墨模具是个大类：浇铸定形的锭模、连续铸造的结晶器、压制用的型腔、烧结与钎焊里的承压工装，都归在里头。它们的共同点是只干一件事——把制品的形状定下来。这篇文章先讲清这一类怎么分工、为什么常落到石墨头上，再落到回转体盘形模具这种具体形态：中心通孔、端面同心台阶、环形沟槽各自通常在做什么，一组同心要素为什么非得落在同一条轴线上，以及模具尺寸与制品尺寸为什么是两套账、验收和使用各自要盯哪几处。

信瑞达石墨 · 技术专栏

一、先归位：模具只干一件事，把形状定下来

"石墨模具"四个字底下装着一堆外形完全不同的件，但分工是清楚的。

按成形的路子粗分，常见的有几条线：

• 浇铸定形类。承接一次浇铸，把熔体定成锭、坯或形材，比如各类铸锭模、铸件模；
• 连续铸造类。金属液连续通过、边凝固边被拉出，模具同时充当结晶器，对内腔的耐磨蚀与导热另有要求；
• 压制成形类。粉料或坯料在型腔里被压实定形，这类模要扛压力、要耐磨、还要考虑脱模；
• 烧结与钎焊工装类。本身不承装熔体，靠自身形状把工件托住、隔开、定位，在高温下保持形状不塌；
• 热成形工装类。玻璃、陶瓷一类的热压或热弯，靠模面把表面和形状复制到制品上。

把这些放在一起看，它们和坩埚的分工值得先说清。坩埚是长期盛装熔体的那一件，关注的是耐温、抗热震、抗冲刷、不污染；模具是承接一次成形的那一件，关注的是腔形稳不稳、内表面状态好不好、制品能不能顺畅取出来、会不会把杂质带进制品。两者常在同一道工序里挨着出现，但技术要求并不一样，混着谈容易把重点谈偏。

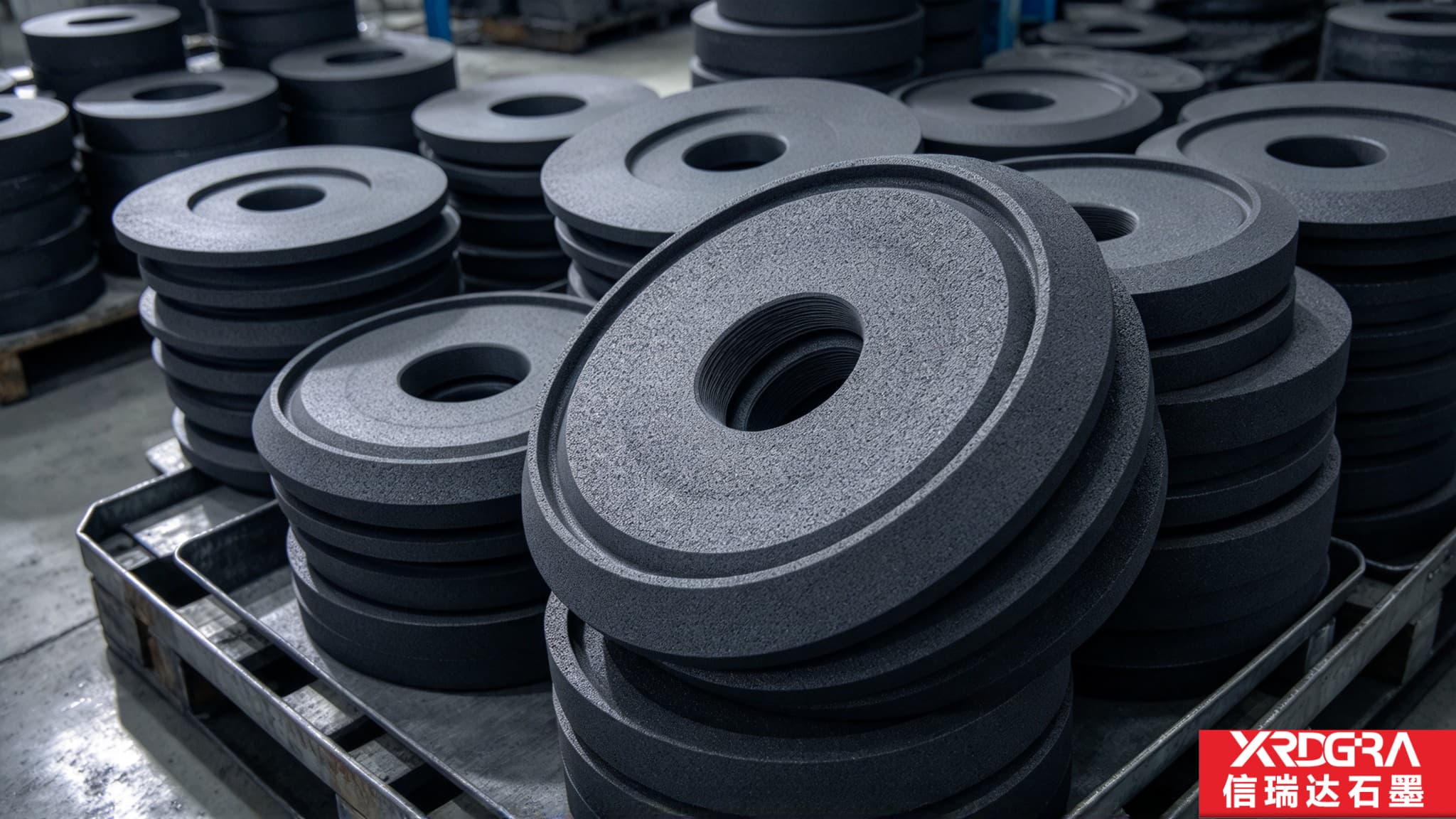

这类件里，很大一部分是回转体的盘形或环形件：一条中心通孔，端面上一圈同心台阶，靠内或靠外再有一道环形沟槽。外形朴素，但每一处特征都是为下游某道工序留的。

二、为什么这类活常落到石墨头上

选石墨不是习惯问题，是几条性能凑在一起刚好对得上这类工况：

• 不浸润、不爱粘模。多数金属液和玻璃液对石墨的润湿性差，制品不容易粘在腔壁上，脱模轻松很多；金属模往往得靠涂料隔离，而涂料本身是消耗品，也可能成为污染源。
• 化学上相对惰性。在多数工况下不容易和制品发生反应，不往制品里带金属杂质。贵金属、半导体、光伏这类场合看重这一点。
• 抗热震。急冷急热不容易开裂，这对反复经历浇铸、冷却循环的模具是硬要求。
• 热膨胀小、高温下尺寸比较稳。冷却之后腔形变化小，尺寸的一致性更容易维持。
• 可加工性好。台阶、环槽、薄壁、细孔这些特征能直接加工出来，尺寸想改也改得动；砂型、陶瓷模做不到这种精度和这种修改自由度。
• 高温下不像金属那样迅速软化。这是它在高温工装场合相对金属模的一个着眼点。

代价同样要摆在台面上：石墨是脆性材料，不耐敲击和冲击，磕一下就是缺口；在氧化性气氛里持续高温会氧化损耗，表面逐渐变疏松，尺寸和强度都跟着走；它是消耗件，不是永久工装，寿命到了就得换。另外，材料和加工都不便宜，规格越大越明显。

三、盘件上的孔、台阶、环槽，各自通常在做什么

同一处特征在不同工序里的用意可以不一样。下面是行业里比较常见的几档，具体落到哪一档，要以图纸与使用方的工序要求为准。

中心那条通孔，常见的用意有几种：

• 与设备的轴、导柱或芯棒配合，起对中定位作用，让模具每次装到同一个位置上；
• 作为导流、排气或排液的通道，让气体有地方走、让多余的料有地方退；
• 直接参与成形，用来做出制品上的内孔；
• 给脱模与顶出留出让位，取件时工具或顶杆从这里下手；
• 减小截面积，降低自重与热容，升降温更快一些。

端面上的同心台阶，通常在做这几件事：

• 作为定位止口，与盖子、框体或底板扣合，让配对的两件互相对中；
• 控制制品的厚度，或者为后续加工留出余量；
• 让出装配空间，避免两件装到底时互相顶住；
• 容纳溢料与飞边，不让溢出来的料把分型面顶开。

那道环形沟槽，常见的作用是：分型面附近的挡料、储料或密封；减重降热容；装配时避让对方件的凸起；也有拿它做正反面识别与防错装的。

四、核心一：一组同心要素，得落在同一条轴线上

这类件的图纸上，尺寸通常标得很省：外径、孔径、厚度。这三个数管的是"装不装得进去"。真正决定它装上之后稳不稳、制品出得好不好的，是另一组要求：

• 孔与外圆同心；
• 台阶与孔同心，环槽与外圆同心；
• 端面与轴线垂直；
• 两个端面相互平行（这一项在图纸上容易被漏掉，却常直接决定实际使用效果）。

为什么同心这一组要求这么要紧？因为同心要素一多，误差是累积的。孔偏了一点，靠它定位的台阶跟着偏；沟槽再叠上去，几处各自偏一点，装到设备上就凑成一个看得出来的一圈不同心。结果不是"差一点不影响"，而是装配要别劲才能对上去，压制时料流一边厚一边薄，浇铸时制品的壁厚偏向一侧，脱模时刮伤腔壁或刮伤制品。

加工端对应的做法是：这类件通常要在一次装夹里把各处同心要素做出来，或者用专用工装把各要素的相对位置锁住。分几次装夹、每次都重新找正，误差必然一层层加上去，而且加多少不好预测。同样，图纸上基准标在哪一处也要写清——一般取安装端面与中心孔，基准定了，加工和检验才有共同语言；基准不写或者两边理解不同，就会出现"尺寸都合格，装上去就是不顺"。

还有一个容易忽略的地方：自由状态和装夹状态下量出来的值可能不一样。薄一些、大一些的盘件被夹住时会被夹变形，松开来又回弹，这时读数不可信。验收时的状态（自由放置还是装配状态下）宜事先约定清楚。

五、核心二：模具尺寸和制品尺寸，是两套账

这是模具类件里常见的一处来回。模具定的是基准容积和基准位置，另一半由工艺来定。

制品从模具里出来，还要经过冷却收缩、脱模、后道加工，尺寸会变。模具端能控制的是腔形本身，控制不了的是材料收缩多少、冷却怎么走、装料装多少、脱模时机怎么把握。所以交接时值得先问清两件事：

• 拿到的是制品图还是模具图。两者之间要经过换算，放量给在哪个方向上，得说清楚；只给制品图就下单，模具端只能按经验估，估出来对不对要等试模。
• 尺寸是"做死"的，还是留了调整余量。收缩与变形和材料、温度制度、装料方式都有关，一开始就把腔形做成一个固定值，后面要改只能修模或重做。更稳的做法是把型腔做成可修整的——留出后续修整的位置，或者把容易磨损、容易需要调整的部位做成可换的镶件。这也是这类模有时会做成分体结构的原因之一。

把这一节和上一节合起来看，就是这类件的一条判据：模具是把尺寸定住的那一半，不是全部。模具端把基准做准、把同心做稳，工艺端把收缩与节奏控住，两边都到位，制品才稳。

六、选料：颗粒度、成型方式与灰分

同样一种规格，用不同牌号做出来，表现差别不小。选料时按这几条线看：

• 颗粒度。偏粗的颗粒，强度与抗热震表现通常更好，成本也相对可控，适合以承压、耐温为主的模具；偏细的颗粒表面更细腻，加工出来的腔面质量更好，耐磨蚀、耐冲刷也更占优，但强度与抗热震方面要另做权衡。模具的内腔要直接和制品打交道，对腔面质量要求高的场合，选料时要把这一条一并算进去。
• 成型方式。模压成型成本相对可控，材料带方向性——件小、受力方向单一时影响有限，尺寸放大、受压方向复杂时这种差异会显出来；等静压成型各方向比较均匀，做大直径、厚截面、深腔件更稳，代价是成本更高，规格与交期的安排也不同。
• 灰分与纯度。半导体、光伏、贵金属一类洁净工况对灰分和杂质有要求，需按对应牌号选取；一般承压、耐温场合按工况匹配即可，不必一律走高纯。

需要说明的是，密度、抗压强度、弹性模量、导热系数等指标会随牌号与规格变化，具体以对应牌号的技术条件为准；同一牌号在不同规格上的表现也不完全一致。

七、加工与验收要盯的几处

• 同心类要素——孔与外圆、台阶与孔、环槽与外圆，按图纸口径检验；
• 端面的平面度、平行度与对轴线的垂直度——属核心项，直接关系到装配贴合与受力是否均匀；
• 台阶根部的清角与圆角——这里是应力集中点，也是崩边多发的部位，清角要清到位，该留的圆角要留住；
• 内腔与沟槽的表面状态——腔面的纹路与粗糙程度会印到制品上，也影响脱模，宜按图纸的表面要求执行；
• 崩边、缺角、掉粒、分层——属判废项，边口毛刺要修去；
• 配合面的贴合——有配对件（盖、框、底板）的，宜按装配状态检查贴合与到位情况，静态单量一件说明不了问题；
• 清粉——孔、槽、腔里残留的粉屑会污染炉内和制品，装配时还可能被碾成压痕；
• 内部缺陷——按批次以双方约定的方式抽检（外观、超声或其他认可方式），看有无裂纹与分层；
• 标识与包装——按批标识、分件隔垫包装，防磕碰、防受潮。

顺带一句建议：图纸上把基准取哪一处、各处形位要求、与配对件的配合关系、腔面表面要求、材质牌号以及批量检验口径写清楚，来回能少很多。只标三个外形尺寸、不标基准和形位要求的图纸，现场容易落到"尺寸都合格，装上就是不对"的局面。

八、装用环节与那条硬边界

• 先干燥与预热。石墨会吸湿，长期存放后按现场规程做干燥与预热再上机，能减少装炉初期的开裂风险；模具温度与工艺制度的配合也影响成形质量。
• 装配轻放、不敲击。对正之后用手或专用工具压到位，别拿锤子找正——脆性件挨一下就是一个缺口。
• 脱模剂能不用就不用。确需使用时，选不残留、不污染制品的种类，并留意残留物在高温下的表现。贵金属、半导体一类场合尤其要谨慎。
• 每批次清腔。腔里、槽里积下的渣与残料会改变实际腔形，也会卡住制品，及时清理比事后修模省事。
• 不同材料不共用一套模。避免交叉污染，这在贵金属与洁净场合是基本要求。
• 气氛是硬边界。氧化性气氛中持续高温，石墨会氧化损耗，表面变疏松，尺寸与强度都跟着变。这类模具工况比较稳的前提，是真空、惰性或还原性气氛，或者对模具本身有可靠的隔离保护。
• 按消耗件来管。反复热循环之后腔形会磨损、尺寸会变、表面会变糙。按规程定期检查，到点就修或换，比硬撑划算，也免得把制品质量带下去。

凡是要在高温下把制品的形状定住、又要求不污染制品的地方，石墨模具都比较常见。具体用几件、什么形态、各处配合留多少余量，都要按成形方式与装配关系确认。

九、关于信瑞达石墨的石墨模具加工

信瑞达石墨专业生产石墨模具类制品已有 30 年，在回转体盘形件与环形件的车削、内孔加工、台阶与沟槽加工以及按图定制上积累了丰富的加工经验。我们按照客户提供的图纸加工，严控外径、孔径、厚度与台阶、沟槽的位置尺寸公差，以及孔与外圆的同轴度、端面对轴线的垂直度和两端面的平行度；产品在正常使用与维护条件下使用寿命相对较长，获得了较多行业客户的认可。对这类模具，我们通常建议先把成形方式、配对关系（有没有盖、框、底板）以及气氛条件确认清楚，再据此匹配石墨牌号、成型方式与腔面要求，让成批件在现场装得上、也用得住。
