信瑞达石墨·制氟用阳极碳板·技术专栏

制氟用阳极碳板：电解制氟的阳极，为什么宁可用碳板插铜棒，也不用一整块金属？

制氟用阳极碳板，是电解制氟工序里浸在含氟介质中的阳极。它要同时干两件事：在阳极面上参与反应，并把电流从槽外引到这块反应面上。这就带出两个绕不开的设计问题——为什么这个位置的材料会落到碳素上，而不是金属；为什么不少场合宁可把大板分成若干块拼接、再靠成排铜棒引电，也不做成一整块。本文把这件产品在工序里的位置、材料路线的取舍、拼接与引电的结构逻辑、加工与验收要盯的几处，以及使用边界讲清楚。

信瑞达石墨 · 技术专栏

一、先定位：它是"电极件"，不是"结构件"

制氟用阳极碳板的职责只有两层：一是作为阳极参与电化学反应，二是把电流从槽外引到反应面上。它不盛料、不承载、不隔热，也不需要造型上的精细——评价它好不好，看的始终是导电状态稳不稳、组织够不够致密、杂质够不够少、在含氟介质里扛不扛得住。

这一点决定了它的技术关注点和常见的炉内石墨件分属两套：炉内件盯耐温、抗热震、承压、隔热；阳极碳板盯导电性、致密度、灰分与杂质含量，以及介质中的耐受能力。它属于化工电解方向的电极材料，选材与验收都另成一套逻辑。

还有一处容易混淆的地方：同样叫"板"，材料要求差别可能很大。用于发热、承载、导流的石墨板，与用于分隔介质的双极板，再与直接替换碳板，它们面对的介质、温度与电化学条件不同，组织路线与纯度要求也不一样。名字相近不等于可以通用，判断依据始终是它装在什么介质里、承担什么电化学角色。

二、为什么这个位置，材料会落到碳素上

要理解这块板，先要理解它被放进了一个什么环境：在含氟的电解体系中，阳极长期处在强腐蚀性介质里，同时对导电性和结构稳定性有要求。这个位置对材料相当挑剔。

金属在这里很难长期胜任。铜、铁一类金属在含氟介质与氟化氢环境中会被明显侵蚀，尺寸与表面状态都保不住；镍在部分体系里可以一用，但对工况条件的适应范围有限；铂一类贵金属虽然稳定，做成一整块大尺寸阳极板并不现实。碳素材料则同时具备导电、耐腐蚀、可做大尺寸板材、成本相对可控这几项，所以在制氟阳极上有长期应用。

接下来是这类材料里比较关键的一处分野——同样含碳，为什么制氟阳极多用石墨化程度较低的碳素材料，而不是纯度更高的石墨？

原因与碳的组织结构有关。石墨化程度高的材料，碳层排列规整、层间距有规律，氟等活性组分在一定条件下容易进入层间形成层间化合物，伴随体积膨胀与层间张开，表面随之起皮、剥落，也就是行业里常说的膨胀与粉化现象。石墨化程度较低的无定形碳素材料，组织更接近乱层交错的堆积，这种层间进入行为相对弱一些，在含氟环境中的耐受表现通常更平稳。所以制氟阳极碳板走的往往不是"纯度越高越好"这条路，而是组织致密、孔隙少、灰分低、石墨化程度较低的碳素材料路线，具体牌号要看使用工况与使用方的材料技术要求。

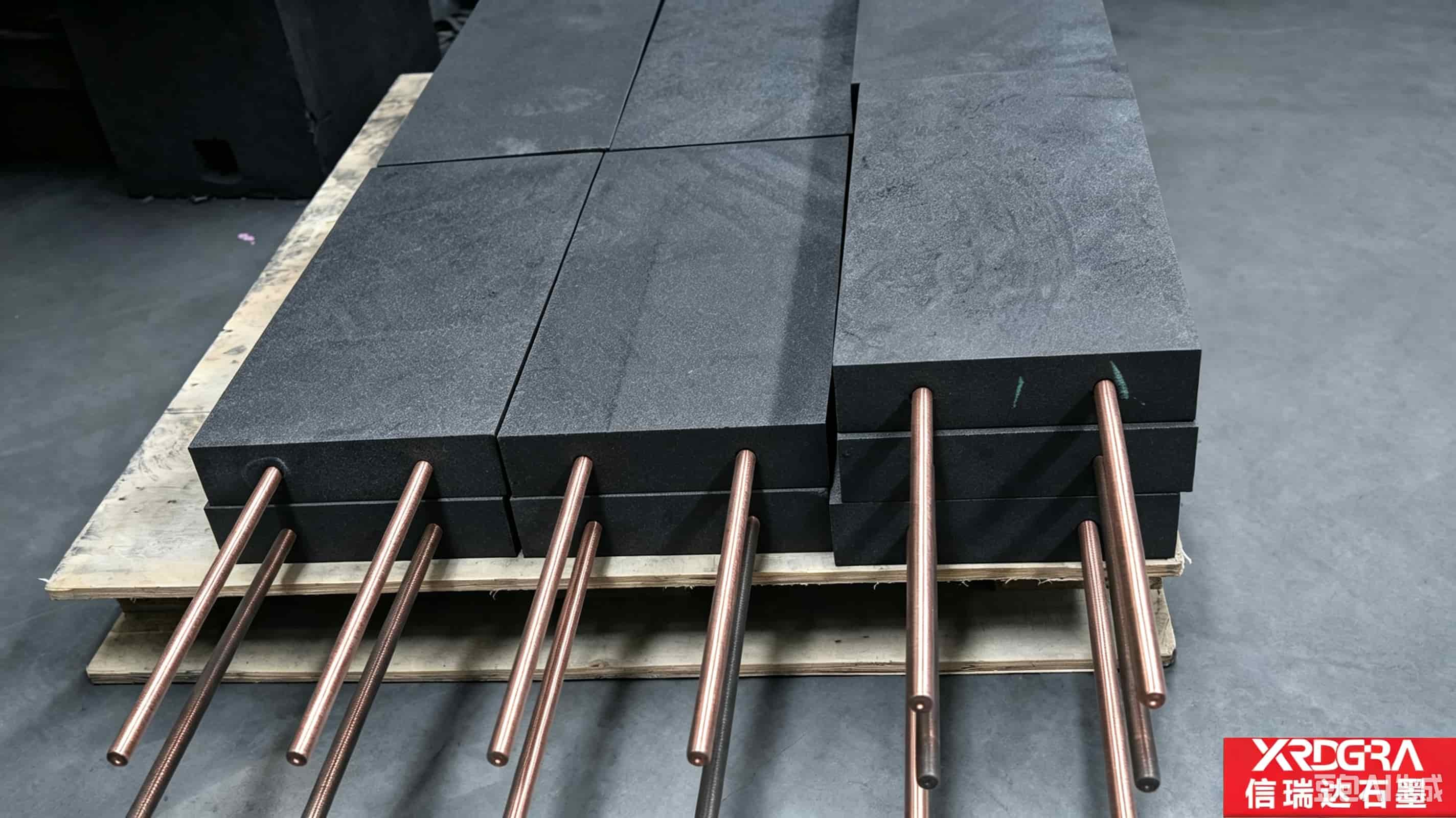

三、为什么常常"分块拼 + 铜棒引电"

其一，大板为什么要分块拼。把一整片阳极做成一块整板，在原理上没毛病，但落到制造与使用上会遇到几层现实约束：板越厚越大，压制与烧结环节越难把整块做得均匀，厚度一致性与内部组织的把握难度上升；单块做到相当大的尺寸后，自重增加，搬运、装槽与更换都变得吃力；而在运行中，板上各部位的损耗并不完全一致，做成多块拼接后，损耗偏重的位置可以局部更换，不必整片报废；运输环节也受益——分块件更好码放、更好装运，磕碰风险更可控。所以分块拼接多半是制造可行性、可维护性与运输条件共同推出来的工程选择，而不是为了省料。

代价同样要说清：拼缝是电流的通路，也是容易被忽视的薄弱处。板与板之间要靠贴合与压紧来维持电连续，如果两块板的厚度、拼接边的直线度与垂直度有偏差，拼缝处就会出现贴合不实、接触点集中，电流在缝附近分布不均，接触点上的电阻与发热跟着上去。也就是说，分块设计对"单块之间的一致性"提出了比整板更高的要求。

其二，为什么引电要用铜棒。铜的导电性好、易加工、便于与槽外导电排连接，是引电部件的常用材料。但铜在含氟强腐蚀介质里并不稳定，所以它不能暴露在介质中——结构上通常会让铜棒穿过孔位进入板体，介质侧由板体本身和密封、隔离措施挡住，铜的部分尽量留在腐蚀环境之外引出到槽外。这个"铜尽量不接触介质"的原则，是这类阳极结构设计的起点之一。

铜棒与板体的连接落在一组孔上：孔径、孔距、孔深、孔的垂直度。其中真正关键的不是单个孔的精度，而是孔与孔之间的一致性——孔距若沿排方向累积偏差，整排铜棒就会歪斜，装配时对不上槽体上的引出位置；孔的垂直度不好，铜棒插进去是斜的，孔内接触就从"面"退化成"线"；孔深不一致，则各支路的导电长度与接触电阻不同，电流分配随之不均，个别棒与孔位承受的负荷偏高。

四、加工与验收要盯的八处

1. 厚度一致性与板面平面度：厚度不均会带来两处后果——各部位导电截面不同、电流分布跟着不均，局部电流偏高的位置损耗也偏快；拼接或压紧时又容易出现局部间隙。板面不平则容易形成接触点集中。整块板的一致性是导电均匀的前提。
2. 拼接配合边：多块拼成一片时，单块的配合边直线度与垂直度直接决定拼缝密合程度，验收要按单块逐一查，而不是拼起来看着齐就算过。
3. 成排孔的相对位置：孔径、孔距、垂直度、孔深四项都要一致，且孔距偏差不能沿排方向累积。定位基准要统一，工序中不宜反复换基准，否则越到后面偏差越大。
4. 孔口倒角与去毛刺：碳素材料偏脆，钻孔的进出刀位置是崩边高发处。孔口一旦崩缺，既减少实际接触面积、抬高接触电阻，也成为受力时的应力集中点，属于影响使用的一类缺陷。
5. 孔内清屑：孔壁上残留的粉屑会垫在铜棒与孔壁之间，形成"看着插到了、实际没贴合"的接触不良，是运行时局部发热的常见来源。盲孔与较深的孔尤其要注意，清理不是收尾工序，而是要求贯穿全程。
6. 板面清洁与棱边处理：这类板在电解体系中属于投料件，板面的粉尘、加工油脂与残留物都可能成为体系中的杂质来源。加工完成后宜逐面清理，棱边做倒棱或轻微修饰，减少搬运与装配中的磕碰崩裂。
7. 标识、编号与成套交付：一块板配一组孔与一排铜棒，多块拼装成阳极组时，成品按块给出标识与编号、成套交付，有利于按位安装、按位更换，出现异常时也便于回溯是哪一块、哪一批。编号方式通常与使用方的装配顺序、图纸标注一一对应，具体规则以图纸与使用方要求为准。
8. 搬运与包装防护：厚碳板自重不小，棱边与角部是脆点，车间内转运、码放与包装过程要注意防磕碰，垫层与固定到位，避免运输途中因位移相互挤压。

五、材料上要盯住哪几项

• 致密度与孔隙结构：组织越致密，介质深入板体内部的机会越少。孔隙是腐蚀与渗透的通道，对阳极碳板来说，孔隙率与气孔形态是比强度更值得先关注的指标。
• 灰分与杂质元素：灰分是碳素材料中无机杂质的残留。在电解体系中，杂质会参与或干扰反应过程，也可能进入产品侧，因此对灰分与杂质元素的控制要求通常比一般石墨件更严，具体限值以使用方的技术要求为准。
• 石墨化程度：如第二节所说，含氟体系中石墨化程度较低的无定形碳素材料，通常在层间进入与膨胀方面表现更平稳。这一项由材料的组织决定，属于选材阶段就要定的方向。
• 电阻率：作为电极材料，电阻率直接关系到电流路径上的压降与发热，是这类板的基础指标之一。
• 力学强度：碳素材料偏脆，抗折强度与抗压强度关系到装槽、压紧与运行过程中的抗裂能力。
• 热膨胀与热导率：与铜棒配合使用时，热膨胀的差别会让接触状态随温度变化，这一项是装配间隙设计的依据。

需要提醒的是：上述密度、电阻率、强度、热导率等指标随牌号与规格变化，同一名称下不同牌号差别不小，具体数值请以对应牌号的技术条件与使用方的技术要求为准，选型时不建议只看一个名称就下结论。

六、主要用在哪些地方

判断这类板该怎么选、尺寸怎么定，思路是先落到工况上：介质是什么、浓度与温度区间如何、阳极如何布置与引出、预期的更换周期多长。这四项定了，板的厚度、拼接方式、孔位排布、插入深度、材料牌号与灰分限值才有依据。介质体系不同的场合，材料的耐受表现可能相差较多，这类情况下先做小批验证再放量，比直接按推测下单稳妥。

七、使用边界：介质、接触与装配

• 介质的侵蚀与结构变化：碳板在含氟介质中会逐步氟化，出现表面结构改变、厚度减薄与剥落物。板体减薄到一定程度会影响导电截面与结构强度，宜按测量结果定期判断是否需要更换，而不是等到出现明显异常再处理。
• 铜的部分与介质的关系：铜在含氟强腐蚀介质中并不稳定，因此铜棒的连接与引出段在结构上通常会考虑避开直接接触介质，或采取隔离与保护措施；具体做法与槽体结构直接相关，以图纸与使用方要求为准。
• 接触电阻与发热：铜与碳的接触状态直接影响运行时的连接处温度。接触不良会带来局部发热，发热又反过来加快接触面两侧的损耗。装配阶段把孔内清理、插入深度与配合方式做扎实，比运行后再处理省事得多。
• 装配与热膨胀：碳与铜的热膨胀差别较大，温度变化时接触压力随之变化。设计时要按使用温度区间核算配合与间隙，避免热态下出现接触松脱或过盈挤压。
• 机械损伤与操作：碳素材料脆，安装与拆卸时不宜撬、砸、强扭，铜棒也不宜用大力敲入。装槽前宜检查板面、拼接边与孔口有没有崩边与裂纹，带伤的板投用后容易从孔口或棱边继续扩展。
• 安全提示：制氟工序涉及有毒且强腐蚀的介质，相关工艺设计、操作与检修应按专业规程与安全要求执行，本文不涉及具体工艺参数的确定。

八、关于信瑞达石墨的制氟用阳极碳板

信瑞达石墨专业生产制氟用阳极碳板及各类碳素板材已有 30 年，在厚板的平面与厚度控制、拼接配合边的一致性、成排孔的孔距与孔深一致性、孔口处理与孔内清理这类按图加工上积累了丰富的工艺经验。我们按照客户提供的图纸精准加工，严控板厚一致性、孔位尺寸、配合边与插入孔深等关键尺寸的公差，产品在正常使用与维护条件下使用寿命相对较长，获得了较多行业客户的认可。

对这类阳极碳板，我们通常建议先把四件事讲清楚：使用介质与浓度范围、安装与引出方式、对灰分与杂质的要求、以及孔位与插入深度的具体尺寸关系。这几项定了，毛坯牌号、板厚、孔位排布与装配配合方式才有依据；若工况还不太确定，也可以先做小尺寸试板或单块试样验证，跑通一轮再放量，试错成本相对可控。厂内可按图加工不同规格的碳板，具备下料、平磨、钻孔、倒棱与清洁包装条件，也接受来图来样评估。
